Ціна інфрачервоної паяльної станції Bga в Індії
Паяльна станція IR6500 BGA, яка також називається DH-A01R, є найдешевшою та практичною моделлю, має верхню інфрачервону зону нагріву, інфрачервону зону попереднього нагріву для великої материнської плати, яку можна нагріти, додаток для мобільного телефону, комп’ютера та іншої електроніки.
Опис

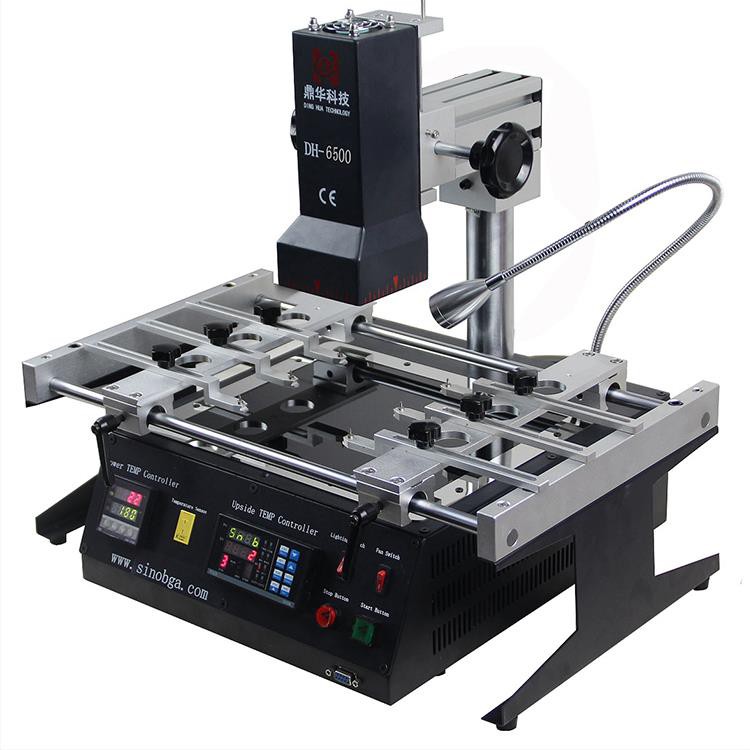

DH-6500 INFRARED BGA паяльна станція
Інфрачервона паяльна станція BGA — це спеціалізований пристрій, який використовується в електронній промисловості для ремонту або переробки компонентів шарової решітки (BGA) на друкованих платах (PCB). BGA – це тип упаковки для поверхневого монтажу, який використовується для інтегральних схем, де з’єднання здійснюються за допомогою масиву паяних кульок на нижній стороні компонента.
DH-6500 універсальний інфрачервоний ремонтний комплекс із цифровими терморегуляторами та керамічними підігрівами для Xbox,
Відремонтовані чіпи BGA PS3, ноутбуки, ПК тощо.

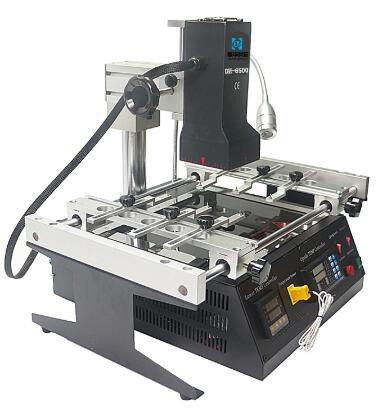

DH-6500 — різні ліва, права та задня сторони

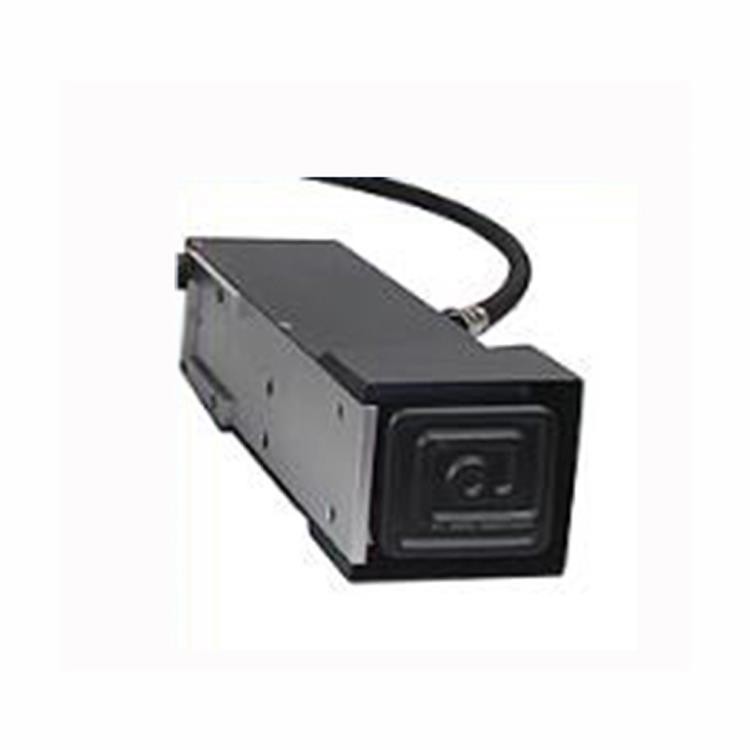

Верхнє ІЧ керамічне нагрівання, довжина хвилі 2~8 мкм, площа нагріву до 80*80 мм, додаток для Xbox,
материнська плата ігрової консолі та інший ремонт на рівні мікросхем.
Універсальні світильники, 6 штук з маленькою насічкою та тонким і піднятим штифтом, які можна використовувати для
нестандартні материнські плати для фіксації на робочому столі, розмір друкованої плати може бути до 300*360 мм.
Нижня зона попереднього нагрівання, покрита антивисокотемпературним скляним екраном, її площа нагріву становить 200 * 240 мм,
на ньому можна використовувати більшість материнських плат.
2 регулятори температури для встановлення часу та температури машин, є 4 температурні зони
можна встановити для кожного температурного профілю, і можна зберегти 10 груп температурних профілів.
Параметри інфрачервоної паяльної станції BGA:
| Блок живлення | 110~250 В +/-10% 50/60 Гц |
| потужність | 2500W |
| Зони обігріву | 2 ІК |
| Доступна друкована плата | 300*360 мм |
| Розмір компонентів | 2*2~78*78 мм |
| Вага нетто | 16 кг |
FQA паяльної станції IR BGA
Q: Чи можна відремонтувати мобільний телефон?
В: Так, може.
Питання: скільки коштує 10 комплектів?
A: For a better price, please email us: john@dh-kd.com
Q: Чи бажаєте ви прийняти OEM?
A: Так, будь ласка, дайте нам знати, скільки вам може знадобитися?
Q: Чи можу я купити безпосередньо у вашій країні?
A: Так, ми можемо відправити його до ваших дверей експресом.
Деякі навички роботи з інфрачервоною паяльною станцією BGA
Передопераційні знання:
Швидкість підвищення температури в безсвинцевій зоні попереднього нагрівання зазвичай контролюється на рівні 1,2–5 градусів/с (секунд). Температура в зоні попереднього нагрівання зазвичай становить менше 160 градусів, а температура в зоні ізоляції становить 160-190 градусів. Пікова температура зазвичай контролюється на рівні 235–245 градусів, температура підтримується протягом 10–45 секунд. Час від підвищення температури до максимальної температури становить приблизно 1,5-2 хвилини.
Температура плавлення свинцевого припою становить 183 градуси, тоді як температура плавлення паяльної пасти, що не містить свинцю, становить 217 градусів. Коли температура досягає 183 градусів, паяльна паста, що містить свинець, починає плавитися. Завдяки своїм хімічним властивостям фактична температура плавлення кульок припою вища, ніж у паяльної пасти.
Загальні знання машини:
1,Широко використовується:Верхня сторона відкрита + нижня сторона темно інфрачервона.
2,Моделі трьох температурних зон:Гаряче повітря + променисте тепло + слабке темне інфрачервоне світло.
3,Повністю червоний вигляд:Верхній інфрачервоний + нижній темний інфрачервоний. Ключові моменти: Методи нагрівання та температурні режими відрізняються залежно від типу продукту. Введення тепла відбувається наступним чином:
Опалення гарячим повітрям:Використовує принцип повітряної теплопередачі, пропонуючи високоточне, контрольоване нагрівання. Регулювання об’єму повітря та швидкості вітру забезпечує рівномірне та контрольоване нагрівання. Під час зварювання тепло передається від корпусу мікросхеми BGA, що спричиняє різницю температур між кульками припою та отвором для виходу гарячого повітря. Вимоги до температури можуть відрізнятися залежно від окремих виробників, і дані в цьому документі стосуються всіх моделей Dinghua Technology. Ці фактори необхідно враховувати при налаштуванні, а продуктивність кульок припою слід розуміти та відповідно налаштовувати.
Для диференціації температурних секцій (зверніться до технічних інструкцій виробника щодо конкретних налаштувань) важливо спочатку відрегулювати секцію найвищої температури. Встановіть максимальне значення температури (235 градусів для безсвинцевого матеріалу, 220 градусів для свинцевого матеріалу) і запустіть станцію ремонту BGA для тестового нагрівання. При нагріванні слідкуйте за всім процесом, особливо якщо невідома температурна стійкість нової плати. Коли температура перевищить 200 градусів, перевірте процес плавлення кульки припою в накладці поруч із BGA. Використовуйте пінцет, щоб торкнутися пластиру; якщо він рухається, температура достатня. Коли чіп BGA починає опускатися, запишіть температуру, яка відображається на пристрої або сенсорному екрані, і час роботи. Ідеальну температуру слід підтримувати протягом 10-20 секунд після досягнення точки плавлення.
Підсумок:Після формування BGA кульки припою почнуть відокремлюватися після досягнення максимальної температури протягом кількох секунд. Лише сегмент найвищої температури температурної кривої має бути встановлений на найвищу постійну температуру протягом N + 20 секунд. Для інших процедур зверніться до параметрів температурної кривої, наданих виробником. Як правило, весь процес свинцевого паяння слід контролювати протягом приблизно 210 секунд, а процес без свинцю – протягом приблизно 280 секунд. Час не має бути надто довгим, щоб уникнути непотрібного пошкодження друкованої плати та BGA.
