Інструменти для зварювання BGA з лазерним позиціонуванням

1. форсунки гарячого повітря 2. датчик замкнутого циклу керування 3. підтримка друкованої плати v-groove 4. система оптичного вирівнювання кольорів HD

Послати повідомлення

Опис

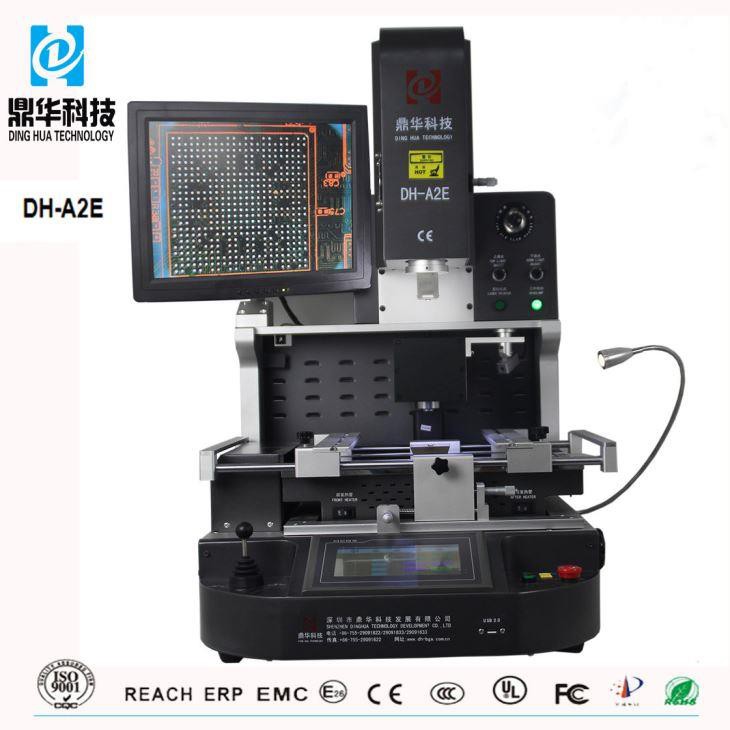

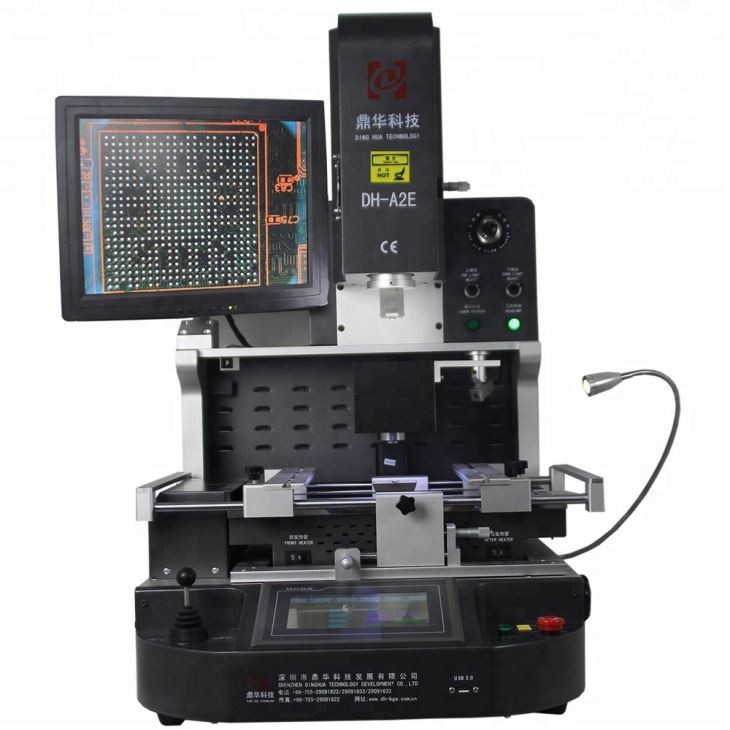

Інструменти для зварювання BGA з лазерним позиціонуванням DH-A2E

Робоча демонстрація:

Інструменти для зварювання BGA з лазерним позиціонуванням необхідні в електронній промисловості для точного розміщення, вирівнювання та пайки компонентів BGA на друкованих платах. Вони використовують лазерну технологію для забезпечення точного позиціонування та інтегровані з паяльними станціями для контрольованого нагрівання та паяння. Основні характеристики включають лазерні системи вирівнювання, безконтактні датчики та замкнутий контроль температури, які разом підвищують точність і ефективність. Ці інструменти ідеально підходять для високоточного ремонту електроніки, створення прототипів і дрібносерійного виробництва, пропонуючи універсальність і надійність у роботі з різними компонентами BGA у передових електронних пристроях.

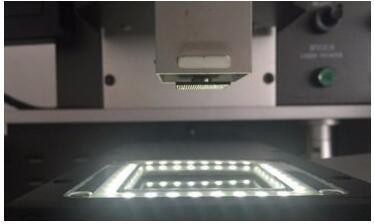

Розпаювання BGA кульки та олова

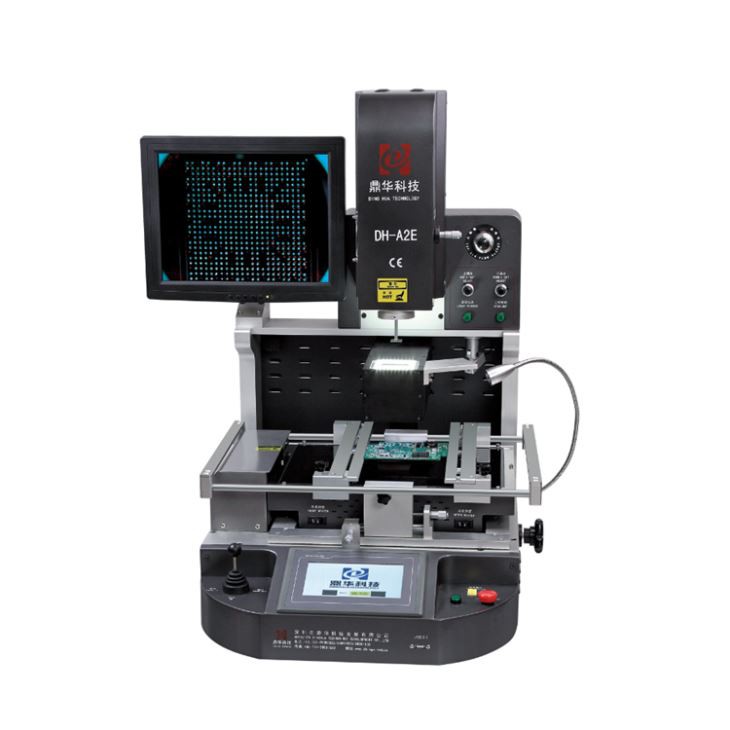

Laser Positioning BGA Welding Tools

Технічні характеристики:

1	Загальна потужність	5200w
2	3 автономних обігрівача	Верхнє гаряче повітря 1200 Вт, нижнє гаряче повітря 1200 Вт, нижній інфрачервоний попередній нагрів 2700 Вт
3	Напруга	AC220V±10% 50/60Hz
4	Електричні частини	7-дюймовий сенсорний екран + високоточний інтелектуальний модуль контролю температури + драйвер крокового двигуна + ПЛК + РК-дисплей + оптична система CCD з високою роздільною здатністю + лазерне позиціонування
5	Контроль температури	K-сенсор із замкнутим контуром + автоматична компенсація температури PID + модуль температури, точність температури в межах ±2 градусів.
6	Позиціонування друкованої плати	V-подібний паз + універсальне кріплення + рухома полиця для друкованої плати
7	Застосовний розмір друкованої плати	Макс. 370x410 мм, мінімум 22x22 мм
8	Відповідний розмір BGA	2х2мм~80х80мм
9	Розміри	600x700x850 мм (ДШВ)
10	Вага нетто	70 кг

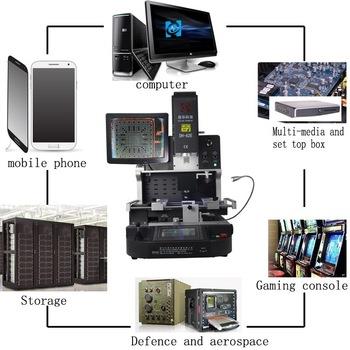

Застосування:

Laser Positioning BGA Welding Tools

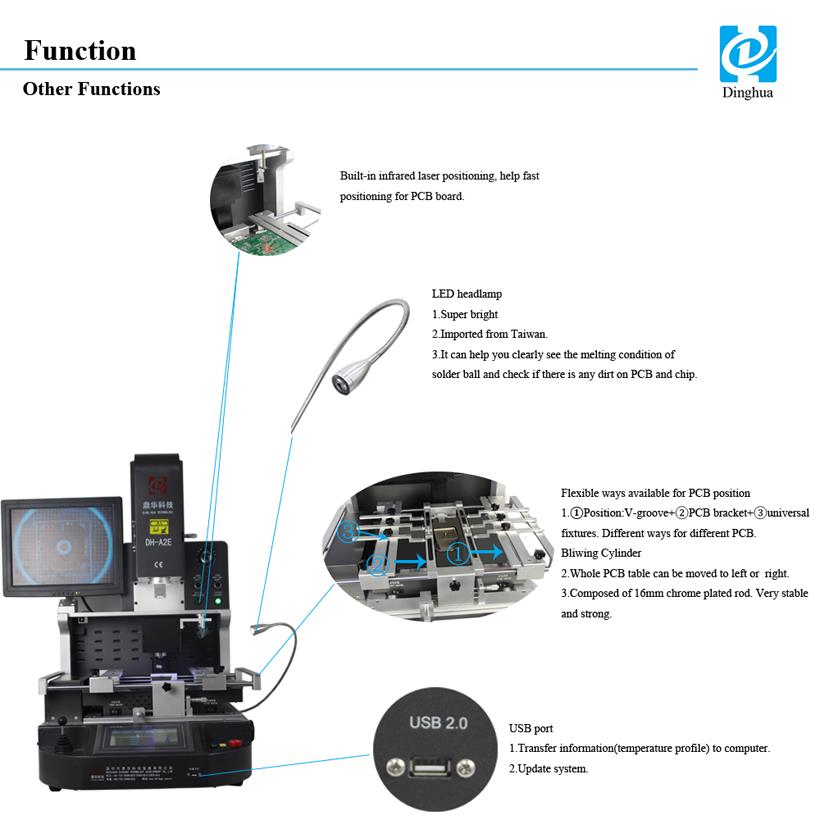

характеристика:

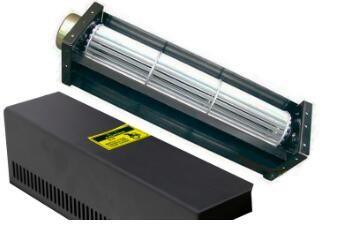

A2E 内部发热系统

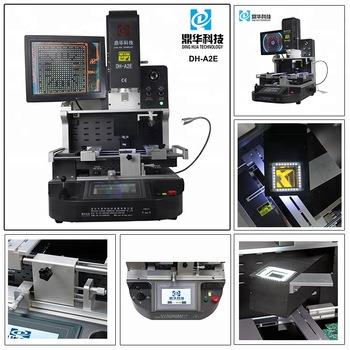

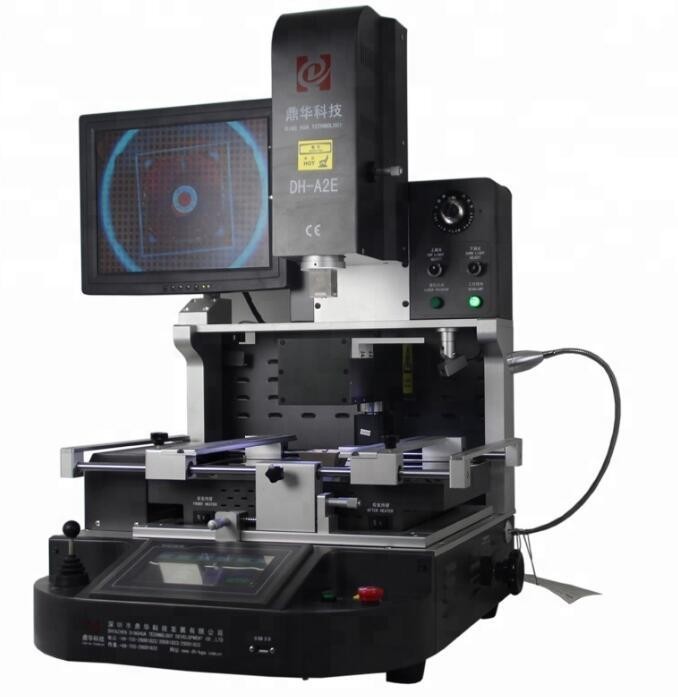

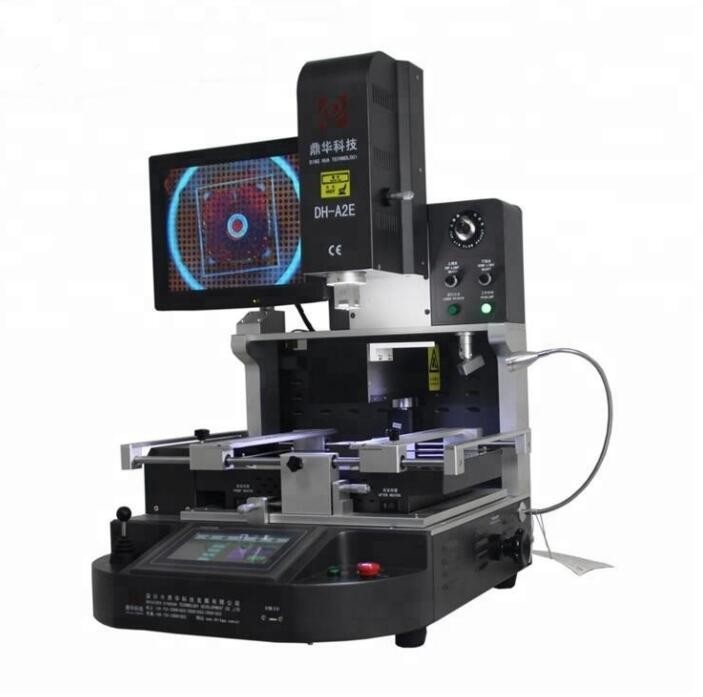

Інструменти для зварювання BGA з лазерним позиціонуванням DH-A2E

TheDH-A2Eце найдосконаліша система переробки BGA, доступна сьогодні на ринку. Він може легко встановлювати та знімати BGA, QFN, µBGA/CSP, Flip Chip та інші SMD. Завдяки верхньому нагрівачу з гарячим повітрям потужністю 1200 Вт і ІЧ-підігрівачу нижньому нагрівачу потужністю 2700 Вт ви заощаджуєте тисячі додаткових витрат. Він використовує унікальну систему інфрачервоного нагріву для контролю та точного розподілу тепла, захищаючи сусідні компоненти. Використовуючи високоякісний, спеціально розроблений інфрачервоний термодатчик, процес повністю контролюється температурою за замкнутим контуром, використовуючи безконтактні методи вимірювання.
