2 зони нагріву BGA-паяльний апарат із сенсорним екраном

                                   2 зони нагріву BGA-паяльний апарат із сенсорним екраном



1. Ознайомлення з продуктом

﹡ Широко використовується для відновлення рівня мікросхем у мобільних телефонах, ПК, ноутбуках, телевізорах, Xbox one, PS4, платах керування тощо.

﹡ Зручний інтерфейс із сенсорним екраном HD, легке керування

﹡ Зона інфрачервоного попереднього нагріву покрита високотемпературною склокерамічною панеллю

﹡ драйвер крокового двигуна для верхнього нагрівача, керований кнопкою

﹡ Можна встановити 8 сегментів підвищення температури/постійний час/нахил підвищення температури



2. Технічні характеристики продукту



1	Загальна потужність	2300W
2	3 автономних обігрівача	Верхнє гаряче повітря 450 Вт, нижній інфрачервоний попередній нагрів 1800 Вт
3	Напруга	AC220V±10% 50/60Hz
4	Електричні частини	панель управління сенсорним екраном + високоточний інтелектуальний контроль температури модуль + драйвер крокового двигуна
5	Контроль температури	K-сенсор із замкнутим циклом + PID автоматична температурна компенсація + температурний модуль, точність температури в межах ±2 градусів.
6	Позиціонування друкованої плати	Кронштейн V-паз + універсальне кріплення
7	Застосовний розмір друкованої плати	Макс. 350x280 мм, мінімум 22x22 мм
8	Відповідний розмір BGA	2х2мм~80х80мм
9	Розміри	500x550x650 мм (Д*Ш*В)
10	Вага нетто	16 кг

3. Міцність продукту та застосування

Переваги DH-200:

(1) Висока точність контролю температури, не призведе до нульового зварювання або підключеного зварювання.

(2) Надзвичайно високий відсоток успішного ремонту завдяки високоточному контролю температури та точному оптичному вирівнюванню.

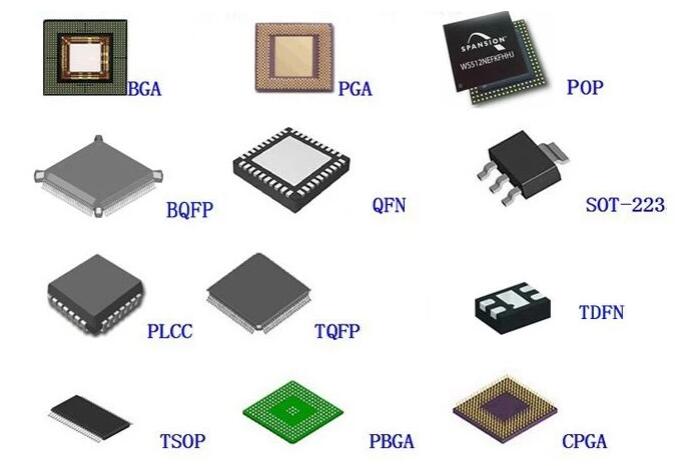

Широкий діапазон застосування: можна переробляти BGA, PGA, POP, BQFP, QFN, SOT- 223, PLCC, TQFP, TDFN, TSOP, PBGA,

CPGA, світлодіодний чіп у материнських платах електронних продуктів. Рівень успішності ремонту 99%.



4.  Деталі продукту

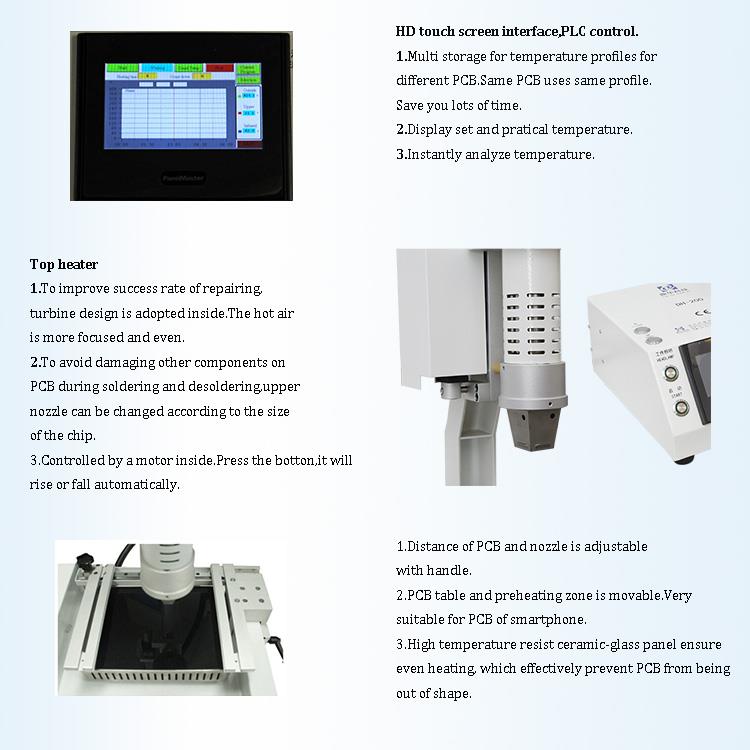

HD сенсорний екран, інтелектуальне керування ПК

• Дизайн верхнього нагрівача
• 2 автономних обігрівача

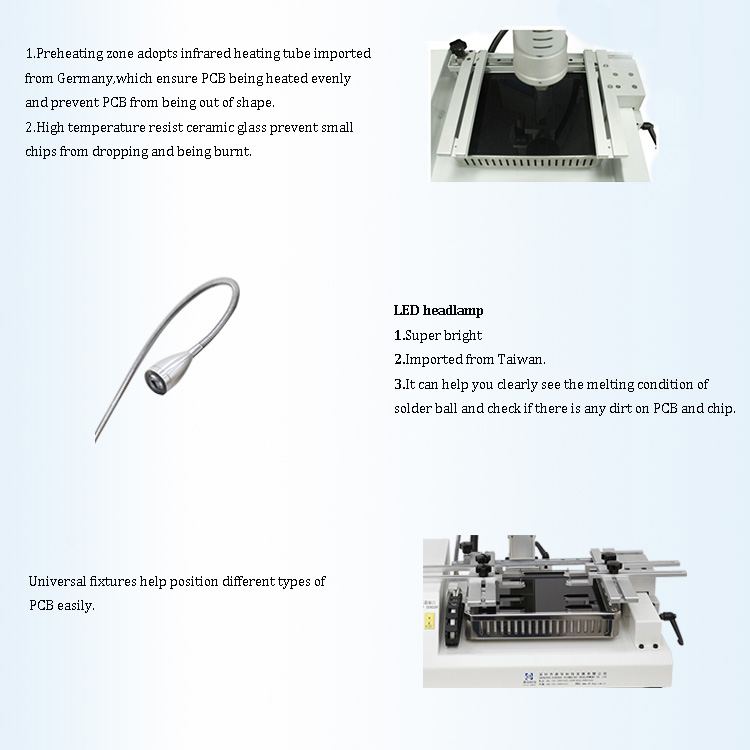

• Попередній нагрів ІЧ-трубки, покритий високотемпературною склокерамічною панеллю, нагрівається більш рівномірно
• світлодіодне робоче світло
• кілька способів позиціонування PCBA

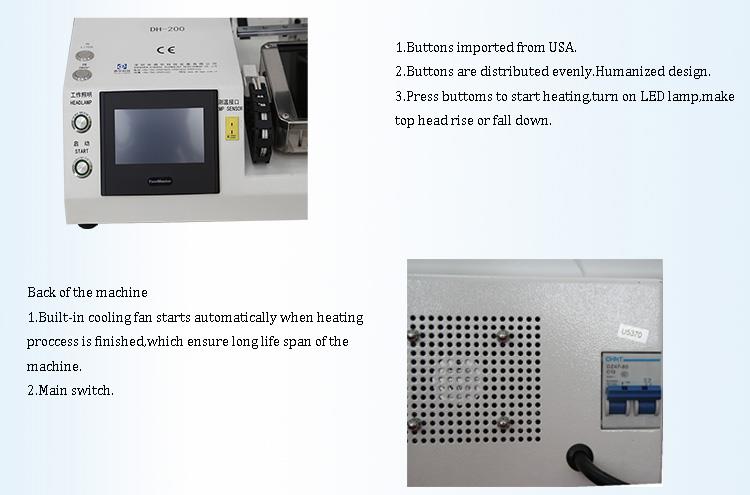

• якісна кнопка
• потужний вентилятор охолодження





5.Кваліфікація продукту





6.Наші послуги

Усі наші паяльні станції BGA надійно упаковані для транспортування.





Наші послуги

1. На ваш запит буде надано відповідь протягом 24 годин;
2. Пропонуйте безкоштовні запасні частини та обслуговування протягом одного року гарантії, але всі інші відносні витрати повинні бути на рахунку покупця;
3. Надайте ВЕЛИКУ ЗНИЖКУ АГЕНТАМ, щоб гарантувати прибуток агентів.



Гарантія паяльної станції Dinghua BGA:

1. Купуйте найновіші, найактуальніші та найякісніші товари.

2. Пропонуйте найбільш конкурентоспроможну ціну.



7. FAQ

*Умови оплати?

T/T: 50% депозит, баланс перед відправленням

Western Union

Paypal

Aliexpress

Депонування

*Навчання та гарантія?

Довічне безкоштовне навчання експлуатації та технічного обслуговування.

Гарантія: один рік гарантії. 1-й рік безкоштовний, після 1-го року стягується ЛИШЕ вартість запасних частин.

Відповідь на запит буде надана протягом 24 годин 7 днів на тиждень.

Навчання та гарантію можна отримати в місцевому офісі за кордоном або безпосередньо в офісі Shenzhen Dinghua.



8. Більше інформації:

Техніка безпеки паяльної станції

1. Не використовуйте вентилятори чи інші пристрої безпосередньо до волосся станції ремонту, коли вона працює, інакше це призведе до негативного диференціального нагріву поверхні пластини.
2. Коли увімкнено, високотемпературна зона нагріву не може мати прямого контакту з об’єктом, це може спричинити пожежу або вибух, і друковану плату слід розмістити на полицях для підтримки друкованої плати.
3. Не струшуйте паяльну станцію, а обережно пересувайте
4. Не торкайтеся до місця з високою температурою, інакше воно спалить
5. Коли ввімкнено, не використовуйте легкозаймистий спрей, рідину або горючий газ поблизу ремонтної станції.
6. Не намагайтеся модифікувати паяльну станцію, інакше це призведе до пожежі або ураження електричним струмом.
7. Електрична коробка має високовольтні компоненти, не намагайтеся розібрати
8. Якщо металеві предмети або рідина потрапили в ремонтну станцію під час її роботи, негайно відключіть живлення, вийміть шнур живлення, поки машина не охолоне, потім повністю видаліть сміття, бруд; якщо залишився бруд, при перезавантаженні з'являється запах.
9. У разі ненормального нагрівання або димлення негайно відключіть живлення та повідомте технічну службу для ремонту. Необхідно від'єднати дроти між електричними коробками та частинами машини та тримати вилку, інакше це призводить до поганого контакту та не працює.
10. Зауважте, що ремонтна станція не повинна тиснути або наїжджати на інше електричне обладнання, лінії електропередач чи кабель зв’язку, оскільки це може спричинити несправність пристрою, пожежу чи ураження електричним струмом.
11. Перед використанням паяльної станції необхідно уважно прочитати цю інструкцію



Встановлення паяльної станції BGA

Щоб гарантувати термін служби паяльної станції BGA, необхідно встановити станцію ремонту

відповідати наступним вимогам:

1. Подалі від легкозаймистих і вибухонебезпечних матеріалів
2. Не розбризкуйте воду чи інші рідини
3. Добре провітрюване, прохолодне місце
4. Стійкі плоскі ділянки, менш чутливі до вібрації
5. Залиште менше пилу
6. Заборонено розміщувати важкі предмети на панелі керування
7. Без впливу кондиціонерів, обігрівачів і вентиляторів
8. Зарезервовано 30 см для переміщення та обертання навколо верхньої частини для задньої частини паяльної станції.
