Інфрачервона система пайки SMT DH-A2
1. HD CCD оптична система вирівнювання для позиціонування 2. Верхня функція безпеки з аварійним захистом 3. Верхня нагрівальна головка та кріпильна головка 2 в 1 Дизайн 4. Верхній повітря регулюється для задоволення попиту будь -яких чіпів
Опис

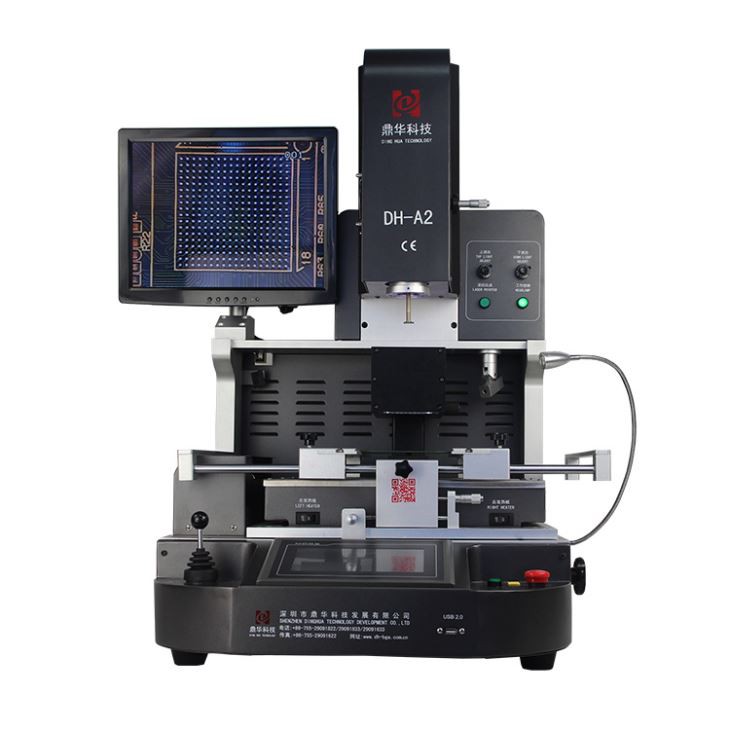

Інфрачервона система пайки SMT DH-A2
DH -A2 з Shenzhen Dinghua Technology - це напівавтоматична / гібридна IR + Hot -Air SMT -переробка, пристосована до мобільного телефону, ноутбука, ігрової консолі та ремонту материнської плати електроніки ., що інтегрує:
- Верхні та нижні нагрівачі гарячого повітря (≈ 1200 Вт кожен)
- Нижня інфрачервона зона попереднього нагрівання (≈ 2700–3, 000 W) для навіть нагрівання ПХБ та компонентів
- Система зору з CCD -камерою та необов'язковим лазерним позиціонуванням для точного вирівнювання .
- Вбудований промисловий ПК / PLC та сенсорний екран HMI, підтримуючи автоматичні / ручні режими, вакуумний пікап, зондування положення, зберігання профілю та аналіз
|
Специфікація
|
|||
|
1
|
Загальна потужність
|
5300w
|
|
|
2
|
3 незалежні обігрівачі
|
Верхнє гаряче повітря 1200 Вт, нижнє гаряче повітря 1200 Вт, нижній інфрачервоний попередній нагрівання 2700 Вт
|
|
|
3
|
Напруга
|
AC220V ± 10% 50/60 Гц
|
|
|
4
|
Електричні частини
|
7 '' сенсорний екран + висока точність інтелектуального модуля управління температурою + кроковий драйвер двигуна + PLC + РК -дисплей + оптична система CCD з високою роздільною здатністю + лазерне розташування
|
|
|
5
|
Контроль температури
|
K-sensor із закритим циклом + pid автоматична компенсація температури + модуль температури, точність температури в межах ± 2 градусів .
|
|
|
6
|
Позиціонування друкованої плати
|
V-Groove + Універсальне кріплення + рухома полиця PCB
|
|
|
7
|
Застосовується розмір друкованої плати
|
Max 370x410mm Min 22x22mm
|
|
|
8
|
Застосовується розмір BGA
|
2х2мм ~ 80x80мм
|
|
|
9
|
Розміри
|
600x700x850 мм (l*w*h)
|
|
|
10
|
Чиста вага
|
64 кг
|
|
Розширені функції
① Потік гарячого повітря регулюється для задоволення вимог різних мікросхем .
② Підтримує автоматичне депостерування, кріплення та паяльство .
③ Вбудована система лазерного позиціонування для швидкого вирівнювання PCB .
④ Інфрачервона система опалення з трьома незалежними обігрівачами .
⑤ Монтажна головка включає вбудований пристрій виявлення тиску, щоб запобігти пошкодженню PCB .
⑥ Вбудований вакуум у кріпильній головці автоматично підбирає мікросхему BGA після того, як розбиття завершено .
- Машина: 1 набір
- Всі упаковані в стабільні та сильні дерев’яні випадки, підходящі для імпорту та експорту .
- Верхня насадка: 3 шт.
- Промінь: 2 шт.
- Ручка сливи: 6 шт.
- Unicersal Stetture: 6 шт.
- Підтримка гвинта: 5 шт.
- Кисть ручки: 1 шт.
- Вакуумна чашка: 3 ПК
- Вакуумна голка: 1 ПК
- Tweezer: 1 шт.
- Датчик температури: 1 ПК
- Книга професійних інструкцій: 1 ПК
- Навчальний компакт -диск: 1 ПК
