Станція ремонту світлодіодної ремонтної машини BGA
Світлодіодна машина для ремонту особливо використовується для всіх світлодіодних мікросхем, що мають невеликі пакети 0201, ті фабрики, які мають високоякісну вимогу, використовують модель, такі як Foxconn, Samsung та Huawei тощо на .}, але також, які можна використовувати для BGA, IC, QFN та POP тощо . Reworded, для екземпляра, мобільного, ритера, ритера, ритера, ритера, ритера, ритера, ритера, ритера, ритера, ритера, риб. Conditioner .
Опис
Станція ремонту світлодіодної ремонтної машини BGA
Параметри світлодіодної ремонтної машини
| Живлення | 110 ~ 250 В 50/60 Гц |
| Потужність/живлення | 5200W/Необов’язково (США, ЄС, Індійська та Африка тощо .) |
| Світлодіод | Спеціальний дизайн світлодіодних чіпів |
| Мін світлодіодний розмір мікросхем | 0201 |
| ІЧ -зона попереднього нагрівання | Анти-високотемпературний скляний щит, який зупиняє світлодіоду від падіння всередину |
| Система контролю температури | K-тип, закрита цикл |
| Двигун | подавати і plc |
| Вимір | 670*800*700 мм |
| Чиста вага | 80 кг |
Деталі світлодіодної станції переробки BGA

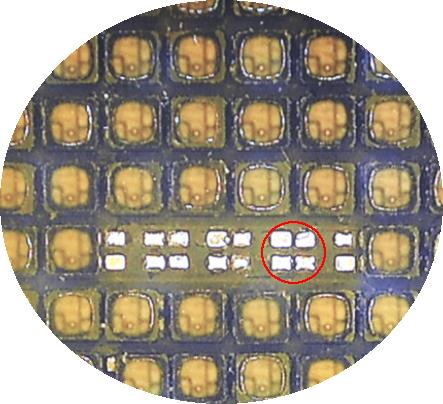

Маленькі крапки світлодіодного чіпа зображуються на екрані дисплея світлодіодної машини для переробки ., є чотири прокладки, а зображення -
збільшений у 20 разів, максимальний масштаб був у 220 разів .
Спеціальний кріплення працює автоматично з оптичною камерою CCD . котушку світлодіодних мікросхем може бути розміщена на ньому одночасно, і
Верхня головка машини може автоматично забрати світлодіодний чіп для вирівнювання .

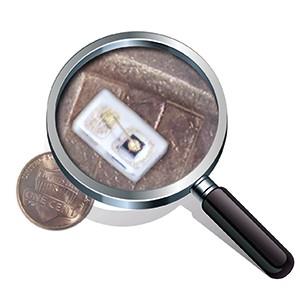

Порівняння між монетою та світлодіодним чіпом (0201) збільшується в 100 разів . Наша машина постійно оновлюється, і незабаром вона зможе відремонтувати навіть менші мікросхеми, ніж 0201 найближчим часом .

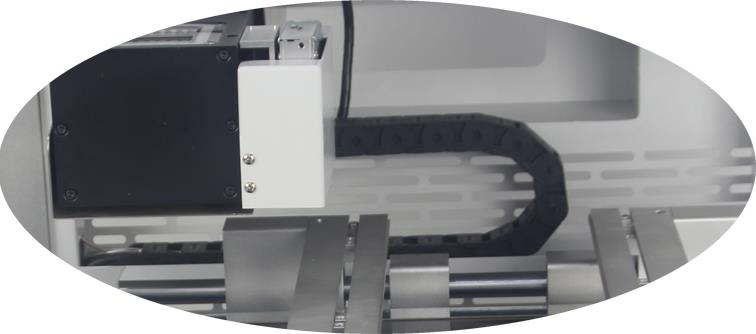

Оптична камера CCD працює автоматично, коли вирівнювання необхідне для світлодіодного мікросхеми . під час паянки, він може автоматично повернутися
до початкової позиції .
Сенсорний екран, бренд MCGS, - це мозок усієї машини . Він обробляє вхід, налаштування та вихід температури та часу
Відповідні частини . Він також може заощадити до 50, 000 профілі температури для повторного використання .
Поширені запитання, пов'язані з світлодіодними питаннями:
Q:Мій монітор не вмикається електрично?
A:Може виникнути проблема з вашою карткою живлення .
Q:Мій монітор вмикається, але не відображає зображення?
A:Системна плата може мати несправність .
Q:Якщо у мого світлодіодного телевізора є проблема, чи потрібно замінити весь екран?
A:Ні, вам потрібно лише замінити невеликий несправний модуль на новий світлодіод .
Q:Який розмір машина ремонтує?
A:Максимальний розмір - 450x430 мм, а мінімальний розмір - 20x20 мм .
Процес ремонту для деяких світлодіодів:
1. Система годування Feida: Пневматичне управління використовується для автоматичного подачі світлодіодних намистин, а поруч розміщується лоток для прийому .
2.Stepping Motion Control System: Stable, reliable, safe, and efficient. The system adopts a high-precision digital video alignment system. PCB positioning uses a V-shaped groove, and a linear sliding seat allows fine adjustment or quick positioning along the X, Y, and Z axes. This is convenient, accurate, and can Розміщуйте різні макети та розміри друкованої плати .
3. Знімний Універсальний кріплення: Це гнучке кріплення захищає друковану плату, запобігаючи пошкодженню пристроїв краю друкованої плати та деформації друкованої плати .. Він пристосований до ремонту різних типів світлодіодних мікросхем .
4. Повітряні форсунки з сплавом: доступні різноманітні форсунки сплавного повітря, і їх можна обертати і розташувати 360 градусів, що робить їх легкими для встановлення та заміни .
5.Independent Temperature Zones: The machine has three independently heated temperature zones, which can simultaneously carry out multiple sets of multi-stage temperature control. This ensures optimal soldering effects in different temperature zones. Heating temperature, time, slope, cooling, and vacuum can all be set on the user interface.
6.Temperature Control Sections: The upper and lower temperature zones allow for 8 temperature control stages, with mass storage for temperature profiles. These profiles can be called up for different LED beads at any time. Curve analysis, setting, and correction can also be performed on the touchscreen. The three heating zones are independent, and the PID algorithm Контролює процес нагріву, забезпечуючи більш рівну та точну температуру піднімається .
7. вентилятор перехресного потоку для охолодження: вентилятор з високою потужністю перехресного потоку швидко охолоджує друковану плату, щоб запобігти деформації . Процес кріпильного, паяльного та розпусного контролю автоматично контролюється для оптимальних результатів .
