Комп'ютерна коробка Ремонт автомобілів
1. Ремонт автомобіля з комп’ютерною коробкою, який також називають ремонтом ECU (електронного модуля керування).
2.Температурні профілі зберігають до 50 000 груп.
3. Одна клавіша для запуску автоматичного паяння або відпаювання.
4. Гібридне опалення, яке краще захищає друковану плату.
Опис
Високий автоматичний верстат для ремонту автомобіля з комп'ютерною коробкою
Завдяки вищому співвідношенню ціна/продуктивність і володінню запатентованою технологією оптичного вирівнювання система переробки DH (Dinghua) займає перше місце на ринку в усьому світі. Навіть у галузі мобільних телефонів ми також виграли тендер Google, не кажучи вже про інші галузі, наприклад, автомобільні блоки керування, ноутбуки та комунікаційне обладнання тощо.
Параметр продукту:
| Модель | DH-A2E |
| Блок живлення | 110~220 В +/- 10% 50/60 Гц |
| Номінальна потужність | 5000W |
| Верхній нагрів | Гаряче повітря, яке можна регулювати |
| Нижній підігрів | Гібридне нагрівання для PCBa та на рівні мікросхем |
| Монтаж | Оптичне вирівнювання, видимі процедури, точність 0.01 мм |
| Розмір друкованої плати | 10*10~450*500 мм |
| Чіпси | 1*1~80*80 (більше 80*80 мм, необов’язково) |
| Рівень автоматизації | Високоавтоматичний |
| Післяпродажне обслуговування | Онлайн-довідник і навчання (за потреби – відеодзвінок) |
| Куля для пайки | Свинець або без свинцю та паяльна паста (надає користувач) |
| Вилка живлення | Як вимога замовника |
| Частота | 3 години роботи, 10 хвилин відпочинку |
| Стружка-живильник | Автоматично перенесіть чіп, щоб спаяти або отримати та повернутися назад |
| Оптичний CCD | Автоматичний |
| Бічна камера | Спостерігайте за станом плавлення кульки припою (необов'язково) |
| Розмір | 600*700*850 мм |
| вага | 70 кг |
Порядок роботи машини:
1. Видалення або відпаювання мікросхеми/компонента:
Один ключ для запуску, чіп підбереться автоматично після нагрівання.
2. Паяльні майданчики мікросхем і друкованих плат очищені
Вручну очистіть чіп, видаліть паяльні майданчики для підготовки реболлінгу.
3. Реболлінг або друк паяльної пасти
Відповідно до вимог чіпів щодо повторного шарування або друку паяльної пасти,
для кращого захисту навколишнього середовища ми пропонуємо вам використовувати
безсвинцева паяльна кулька або паяльна паста.
4. Затвердіння кульки або паяльної пасти

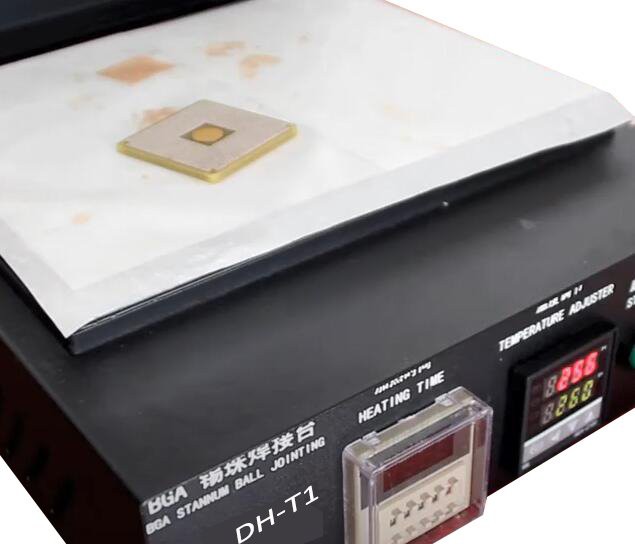

Ви можете використовувати невелику станцію, як зазначено вище (DH-T1), яка розділена на 2 частини: одна для опалення, друга
для охолодження.
5. Оптичне вирівнювання.
Точність монтажу становить до 0,01 мм, переконайтеся, що мікросхема повністю вставлена в праву сторону
положення на материнській платі.
6. Пайка.
Автоматична пайка, автоматичне охолодження та автоматична обробка
скинути, що зручніше використовувати наступного разу.
Ремонт автомобіля з комп’ютером: знання супутньої інформації
Бортовий комп’ютер, як правило, використовується в автомобілях EFI (електронне вприскування палива) для контролю кількості вприскування палива, співвідношення суміші та інших функцій. Він складається з мікрокомп'ютера і периферійних схем. Мікрокомп’ютер об’єднує мікропроцесор (CPU), пам’ять та інтерфейси введення/виведення на одній мікросхемі.
Основним компонентом є мікрокомп’ютер, центральна частина якого – центральна частина. ECU (електронний блок керування) перетворює вхідний сигнал у цифрову форму, виконує порівняльну обробку на основі збережених довідкових даних і обчислює вихідне значення. Потім вихідний сигнал посилюється потужністю, щоб керувати різними сервоприводами налаштування, такими як реле та перемикачі.
ЕБУ складається з трьох частин: вхідного ланцюга, мікрокомп’ютера та вихідного ланцюга. Вхідна схема приймає сигнали від датчиків та інших пристроїв, фільтрує та підсилює ці сигнали та перетворює їх на певний рівень напруги. Сигнали, що надсилаються від датчиків до вхідного кола ECU, можуть бути аналоговими або цифровими. Аналого-цифровий перетворювач у вхідному колі перетворює аналогові сигнали в цифрові, які потім передаються на мікрокомп'ютер. Мікрокомп'ютер обробляє ці попередньо оброблені сигнали і надсилає оброблені дані на вихідну схему. Вихідна схема підсилює потужність цифрової інформації, а в деяких випадках перетворює її назад в аналоговий сигнал, який керує сервокомпонентами керованого регулювання.
