Інфрачервоний сенсорний екран BGA Rework Machine

Інфрачервоний сенсорний екран bga паяльна машина Швидкий попередній перегляд:

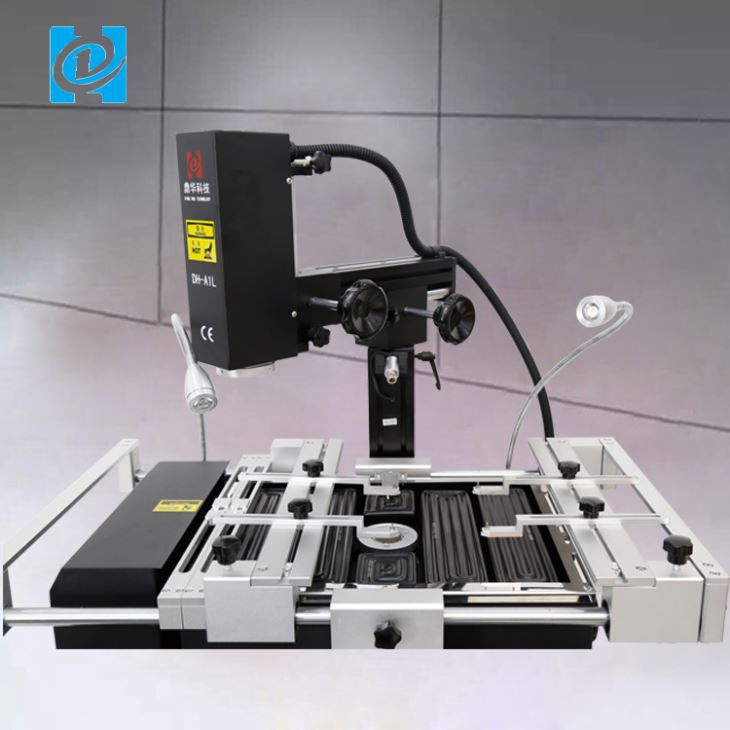

DH-A1L SMD REWORK MACHINE оснащений функцією лазерного позиціонування, може швидко позиціонувати BGA-чіп

і материнську плату. Якщо ви шукаєте паяльну станцію bga для ремонту мобільних телефонів, вітаємо! Ви знайшли

оригінальна фабрика. Dinghua, можливо, найкращий бренд паяльної станції bga у всьому світі.



1. Специфікація



Специфікація
1	потужність	4900W
2	Верхній нагрівач	Гаряче повітря 800 Вт
3	Нижній нагрівач Залізний нагрівач	Гаряче повітря 1200 Вт, інфрачервоне 2800 Вт 90w
4	Блок живлення	AC220V±10%50/60Hz
5	Розмір	640*730*580 мм
6	Позиціонування	V-подібний паз, опору друкованої плати можна регулювати в будь-якому напрямку за допомогою зовнішнього універсального кріплення
7	Контроль температури	Термопара типу K, замкнутий контур керування, незалежне опалення
8	Точність температури	±2 градуси
9	Розмір друкованої плати	Макс. 500*400 мм Мін. 22*22 мм
10	BGA чіп	2*2-80*80 мм
11	Мінімальна відстань між стружками	0.15 мм
12	Зовнішній датчик температури	1 (необов'язково)
13	Вага нетто	45 кг



2. Застосування паяльної станції DH-A1L BGA

Використання програми для паяльних станцій BGA

Паяльні станції BGA мають кілька різних застосувань у світі ремонту та зміни друкованих плат. Ось декілька з них

найпоширеніші програми.

Оновлення: Оновлення є однією з найпоширеніших причин переробки. Технікам може знадобитися замінити деталі або додати

оновлені частини до друкованої плати.

Несправні деталі: друковані плати можуть мати різні несправні деталі, які можуть потребувати переробки. Наприклад, колодки можуть пошкодитися під час

Видалення BGA, будь-яка кількість деталей може бути пошкоджена теплом або може утворитися занадто багато пустот у паяному з’єднанні.

Неправильна збірка: під час переробки може виникнути ряд помилок. Наприклад, друкована плата може бути неправильною

BGA-орієнтація або погано розроблений тепловий профіль BGA для переробки. Якщо це так, друковану плату, ймовірно, доведеться пройти

подальші доопрацювання для усунення несправності вузла.



3. Чому варто вибрати паяльну станцію DH-A1L BGA?





4. Пов'язані знання:

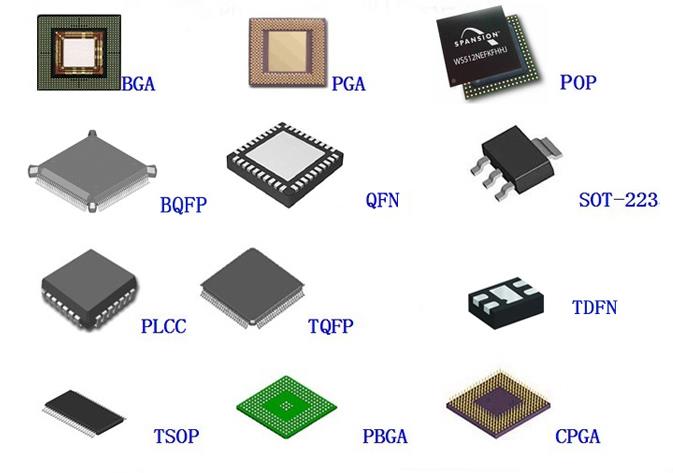

Кулькова решітка (BGA) — це тип упаковки для поверхневого монтажу (носій мікросхем), який використовується для інтегральних схем. BGA

пакети використовуються для постійного монтування пристроїв, таких як мікропроцесори. BGA може забезпечити більше з’єднань

шпильками, які можна поставити на подвійний рядний або плоский пакет. Замість цього можна використовувати всю нижню поверхню пристрою

тільки периметр. Виводи також у середньому коротші, ніж у типу лише периметра, що забезпечує кращу продуктивність

на високих швидкостях.



Пайка BGA-пристроїв вимагає точного контролю і зазвичай виконується автоматизованими процесами. Пристрої BGA не підходять

для монтажу розетки.

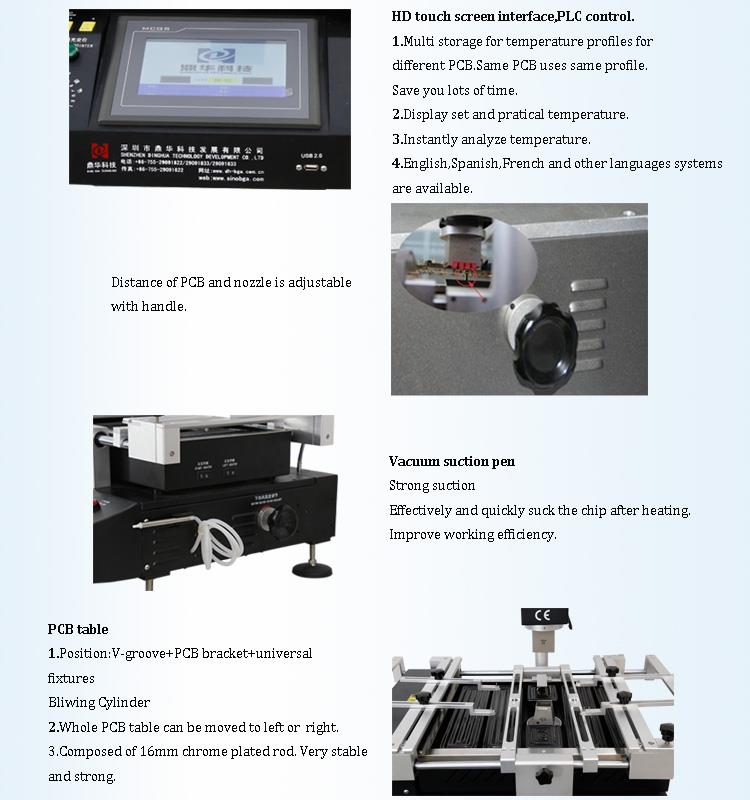

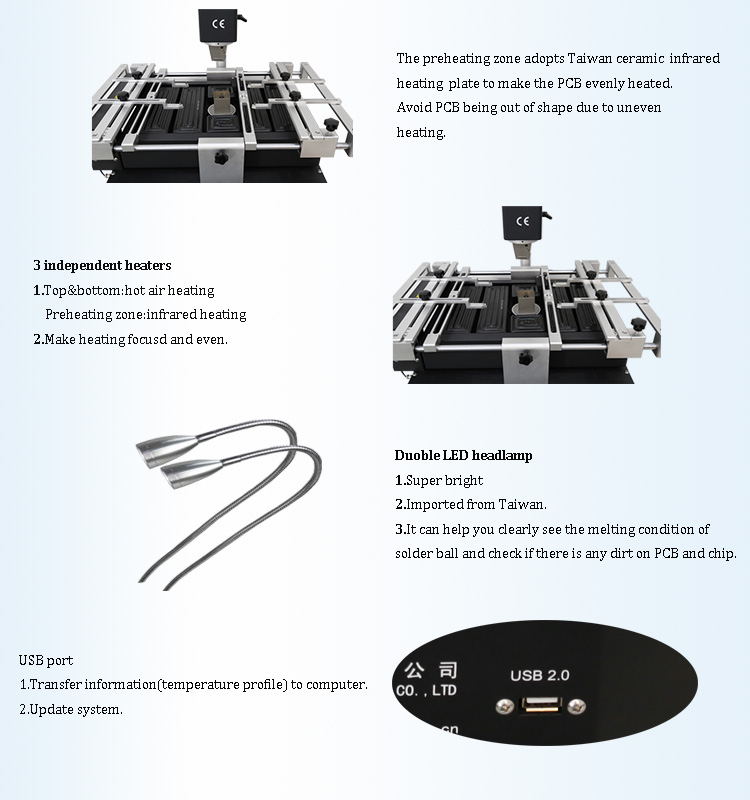

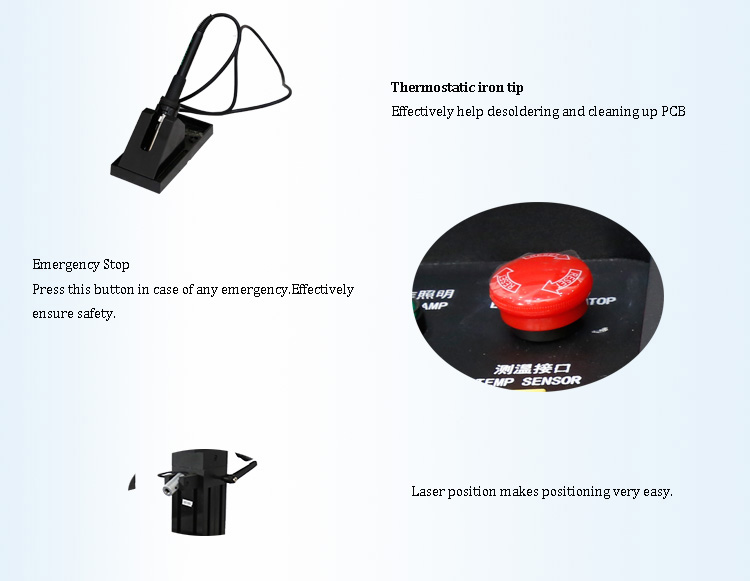

5. Детальні зображення DH-A1L BGA REWORK STATION





6. Деталі упаковки та доставки DH-A1L BGA REWORK STATION







Деталі доставки DH-A1L BGA REWORK STATION

Доставка:

1. Відвантаження буде здійснено протягом 5 робочих днів після отримання платежу.

2. Швидка доставка вантажу DHL, FedEX, TNT, UPS та іншими способами, зокрема морським або повітряним.







8. Подібний предмет

bga паяльна станція

мобільна ремонтна машина

мобільний телефон BGA чіпсет паяльна станція

станція переробки чіпсета планшетного ПК

станція ремонту маршрутизатора

система ремонту набору мікросхем BGA ноутбука

чіпсет смартфона BGA ремонт паяння система

Паяльний апарат для ремонту BGA

Зварювальний апарат для набору мікросхем BGA

Станція ремонту BGA

Станція для розпаювання BGA





9. Примітки

Як ми вже знаємо, Playstation 3 (PS3) може страждати від жахливого Жовтого Світла Смерті (YLOD), а Xbox 360 може мати проблему.

називається Червоне кільце смерті (RROD). Це відбувається через дефект виробника під час створення плати та неврахування величезної кількості тепла

генерується під час гри з системою протягом тривалого часу.

Через теплове навантаження на GPU (графічний чіп, який контролює всі чудові візуальні ефекти у вашій грі), припій, який утворює з’єднання між чіпом і

дошка врешті ламається. Після цієї перерви у вашій системі виникне страшна помилка Blinking Light of Death. Reball Method Repair – відновлення reball – те саме

процедура, як оплавлення, але з кількома додатковими кроками. Замість того, щоб просто нагріти мікросхему та дати розплавитися припою під нею, мікросхема нагрівається до

місце, де його можна зняти з дошки.

Тепер, коли мікросхему вийнято, залишається приблизно 200+ крихітних точок припою, які потрібно очистити паяльником. О, і не кажучи вже про те, що ви повинні

очистіть плату, оскільки вона також містить 200+ точок припою, що залишилися від залишків. Після того, як усе очищено, вам потрібно вирівняти 200+ крихітних кульок припою на

чіп за допомогою спеціального трафарету і кріплення. Сказати це легко, але зробити – ні. Саме це є найбільш неприємною та трудомісткою частиною реболу, оскільки ви наливаєте масу

кількість кульок на трафареті в надії, що кожна з цих 200+ кульок правильно розташується на фішці. Зробивши це, ви повинні видалити трафарет і там

завжди буде кілька м'ячів, вибитих з місця, які ви повинні шукати.

Після того, як це буде зроблено, сам чіп потрібно нагріти до точки, коли кульки 200+ плавляться на чіпі та залишаються там. Після цього ви чекаєте, поки він охолоне. Тоді ти

помістіть його назад на плату та знову нагрійте, щоб розплавити мікросхему на материнській платі. І тепер у вас є перероблена система! Іноді може бути дуже неприємно, якщо

навіть одна куля була зміщена.
