3 зони нагріву, сенсорний екран Bga паяльна станція

3 зони нагріву з сенсорним екраном bga паяльна станція

Це ручна машина високого класу, вона включає станцію для переробки BGA, набір паяльника, камеру та екран монітора,

і дуже популярний для ремонту Xbox, macbook і PS3/4 тощо в Південній Америці, на Близькому Сході та в Південно-Східній Азії тощо.

Параметр продукту 3 зони нагріву сенсорної BGA паяльної станції

Особливості продукту та застосування3 зони нагріву сенсорний екран BGA паяльна станція

· Лазерне позиціонування, швидке та точне позиціонування bga та pcb.

· Зовнішній цифровий паяльник, допоможе зручно очистити BGA та материнську плату.

· З вакуумною трубкою зручно підібрати чіп bga.

· З інтерфейсом USB 2.0 можна підключити до комп’ютера, керувати програмним забезпеченням.

· Налаштування в реальному часі та відображення фактичного температурного профілю можна використовувати для аналізу та коригування параметрів.

· Зовнішній датчик температури дозволяє контролювати температуру та точно аналізувати профіль температури в реальному часі.

· Сенсорний екран HD і пароль для запуску для захисту та модифікації, керування ПЛК, самоналаштування параметрів ПІД,

точний модуль температури.

· Використовуйте три зони нагріву, верхній і нижній нагрівачі — гаряче повітря, нижній — інфрачервона зона попереднього нагріву.

· Контроль замкнутого циклу типу K, точність температури буде ±2 градуси

· Високопотужний вентилятор охолодження перехресного потоку, запобігає деформації друкованої плати.

· Система звукових підказок: є голосове нагадування за 5 с -10 с до завершення нагріву, щоб підготувати оператора

· Захід безпеки: захист від перегріву та функція аварійної зупинки

застосування:
1. Ця паяльна станція підходить для материнської плати мобільного телефону, схеми приставки, плати маршрутизатора, XBOX 360,

цифрові продукти тощо
2. Тритемпературні зони незалежного нагріву, верхній нагрів 800 Вт, ІЧ зона попереднього нагріву 2700 Вт, нижній нагрів 1200 Вт.
3. Максимальна температура: 400 градусів
4. Промисловий комп'ютер, встановлений у машині для контролю температури, температурної кривої, автоматичного зварювання стружки,

попередній нагрів, охолодження, високоточний інтелектуальний терморегулятор, щоб контролювати температуру дуже точно
5. Рухома нагрівальна головка, зручна робота
6. Плата охолодження вентилятора поперечного потоку високої потужності
7. Вбудована вакуумна ручка для збирання мікросхем BGA
8. Інфрачервона нагрівальна плита може бути індивідуально контрольованим нагріванням
9. Універсальне пристосування для тримача друкованої плати, зварювальна зона не потребує рами
10. Нижній підігрівач використовується для попереднього нагрівання плати PCB, переконайтеся, що пластина PCB не деформується, підтримує максимальний розмір

PCB 420*400 мм

11. Підходить для всіх видів ремонту BGA (CCGA, BGA, QFN, CSP, LGA, Micro SMD, MLF...)
Свинець і без свинцю

Детальна інформація про паяльну станцію BGA з сенсорним екраном із 3 зонами нагріву

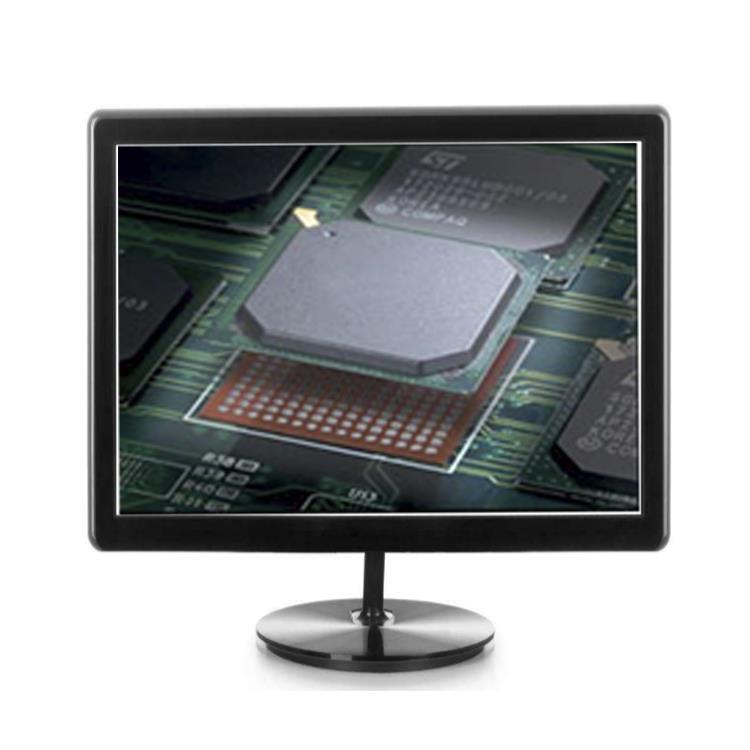

Екран монітора (display screen ), 1080P, 15 дюймів, можемо спостерігати процес плавлення при пайці.

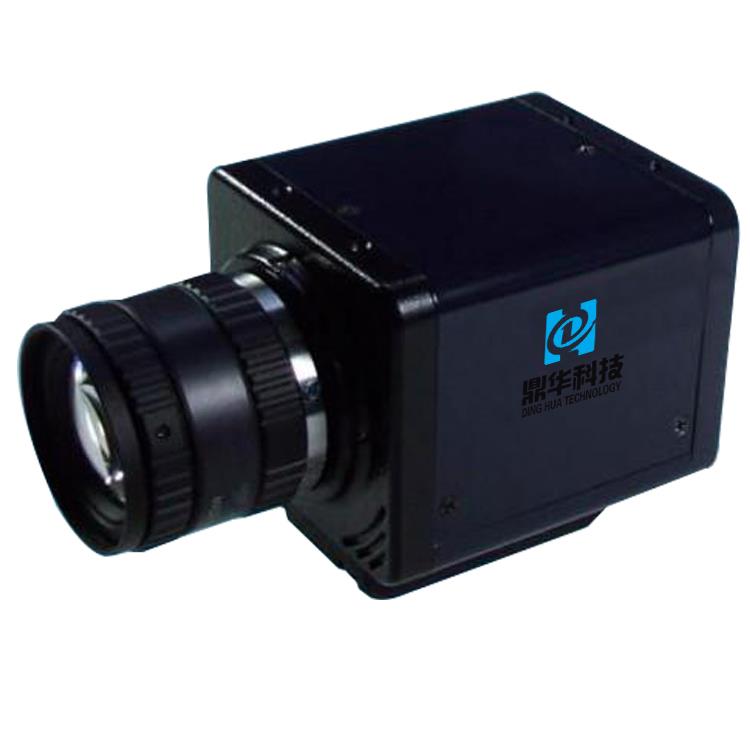

Камера, 2 мільйони пікселів, використовується з екраном монітора для спостереження за спаюванням кульок припою BGA.

Лазерне позиціонування для швидкого розміщення друкованої плати та мікросхеми в потрібному місці.

Подвійні безтіньові лампи, 5 Вт, незалежно від того, де стоїть інженер, на друкованій платі немає тіні, що було б корисно

для спостереження за процесом пайки.

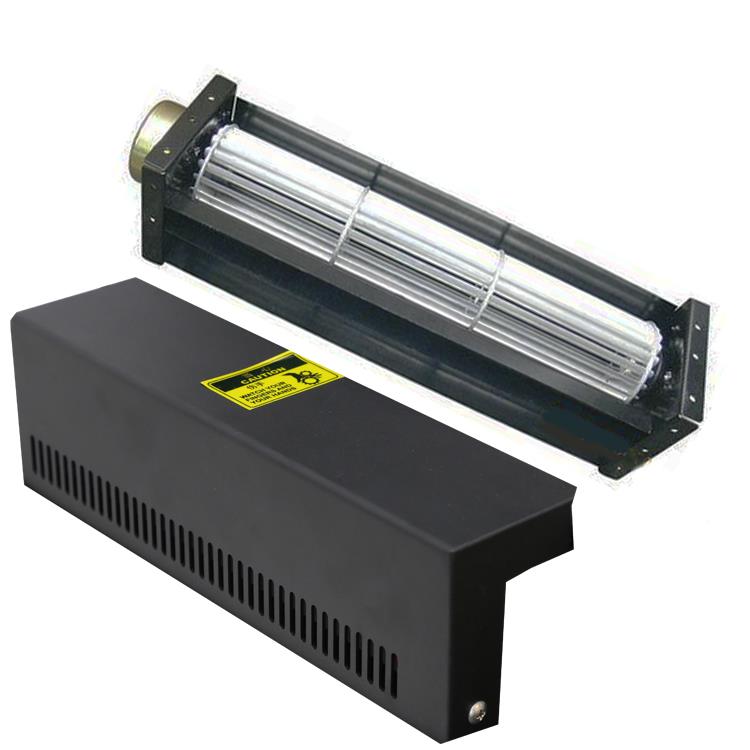

Перехресний вентилятор охолодження, джерело живлення: 24 В, швидкість: Макс. 2500±10% об/хв, коли машина зупиняється або натискається аварійна кнопка,

він почне працювати автоматично.

Доставка, доставка паяльної станції bga touch screen 3 зони нагріву

1. 1~3 дні для менш ніж 5 наборів, 5~10 наборів для 3~5 днів, більше 10 наборів, залежить від реальної кількості.

2. Пропонуємо безкоштовне навчання, установку та експлуатацію

3. Для дистриб'юторів більше гарантійного терміну.

Про нашу фабрику

наша фабрика за межами

Наш офіс

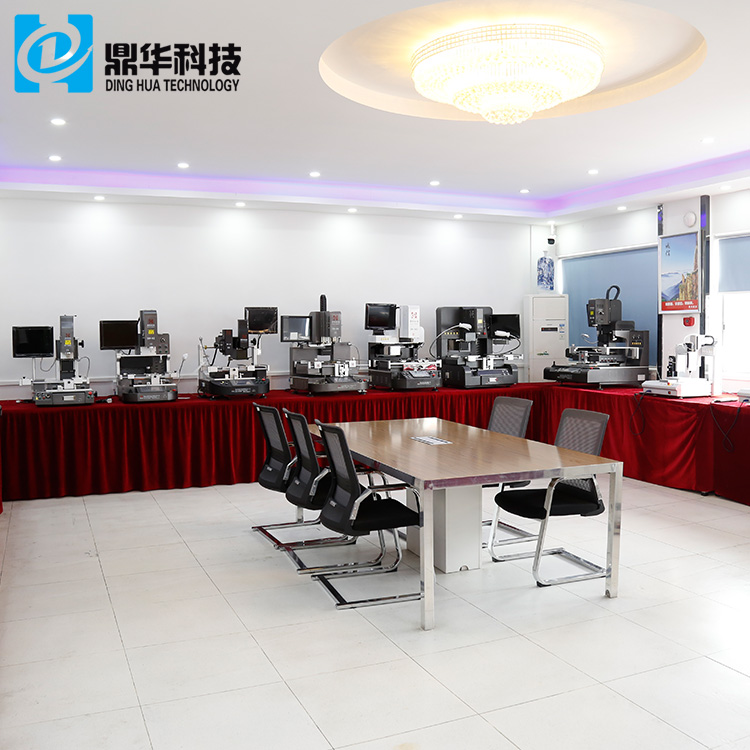

Наша виставкова зала

Цех з виготовлення паяльної станції BGA

FAQ про паяльну станцію BGA з сенсорним екраном 3 зони нагріву

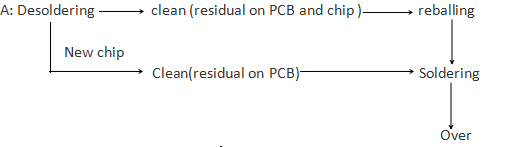

1. Питання: скільки кроків мені потрібно зробити для ремонту мікросхеми?

2. Питання: чи можу я керувати ним без будь-якого досвіду?

Відповідь: Звичайно, є навчальний компакт-диск із машиною, надісланий вам, а також наш

Професійна команда відділу продажів після обслуговування може надати вам найкращу підтримку.

3. Питання: яка перевага вашої продукції?

В: У нас є власна майстерня з ЧПК, яка може виготовляти всі запасні частини для цих паяльних станцій BGA, якість

продукти можуть бути перевірені нашим інспектором на початку, тому ми є оригінальною фабрикою з конкурентоспроможною ціною.

4. Q: Чи буде машина зламана під час відправлення?

A: Ні, ми проведемо випробування на вібрацію принаймні за 24 години до доставки, а потім знову перевіримо машину, щоб переконатися, що все

в порядку.

Theвідповідні поради щодо ремонту

Ремонт піднятого провідника, метод епоксидного ущільнення

ПРОЦЕДУРА

1. Очистіть територію.

2. Усуньте будь-які перешкоди, які перешкоджають контакту піднятої схеми з поверхнею основної плати.

УВАГА

Будьте обережні під час очищення та видалення всіх перешкод, щоб не розтягнути та не пошкодити піднятий провідник.

3. Змішайте епоксидну смолу.

4. Обережно нанесіть невелику кількість епоксидної смоли по всій довжині піднятого контуру. Кінчик прецизійного ножа може бути

використовується для нанесення епоксидної смоли. (Див. Малюнок 1).

5. Притисніть піднятий контур донизу в епоксидну смолу до контакту з матеріалом основної плати.

6. За потреби нанесіть додаткову кількість епоксидної смоли на поверхню піднятого контуру та на всі сторони.

7. Отвердіть епоксидну смолу відповідно до Процедури 2.7 Змішування та поводження з епоксидною смолою. Деякі компоненти можуть бути чутливими до високої температури.

8. За потреби нанесіть покриття на поверхню відповідно до попереднього покриття.
