Переробка LGA
1. LGA – це Land Grid Array, який є типом пакетної технології;2. Немає потреби відпаювати його маленьку PCBa в LGA;3. Весь LGA буде автоматично видалено за допомогою спеціального пристосування;4. Краще захистіть LGA від нагрівання.
Опис

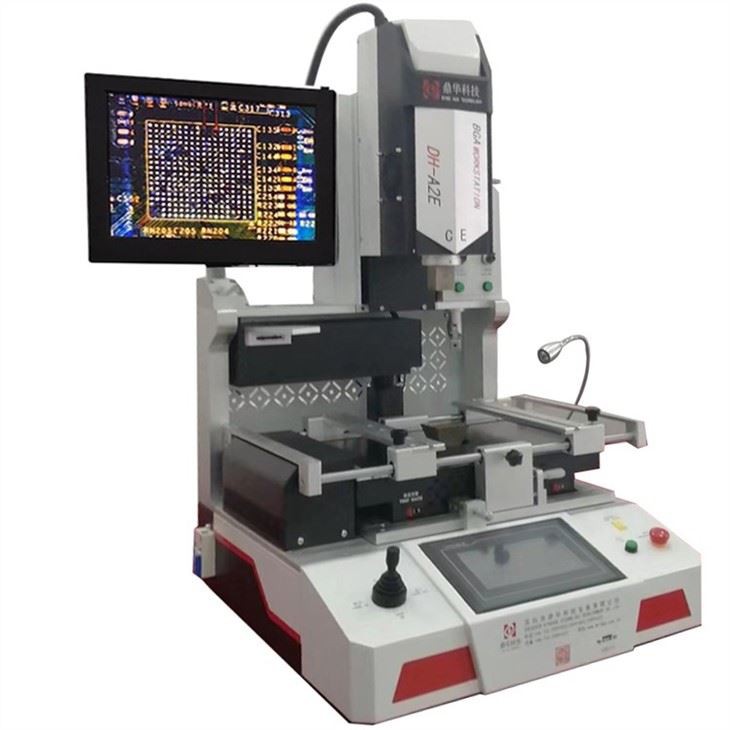

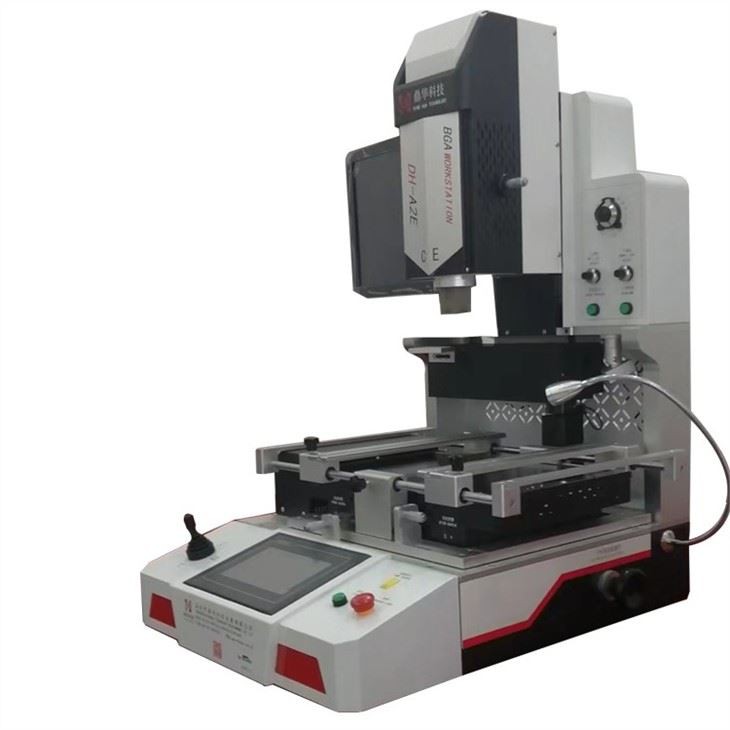

Повністю автоматична машина для ремонту LGA з професійним зажимом і насадками

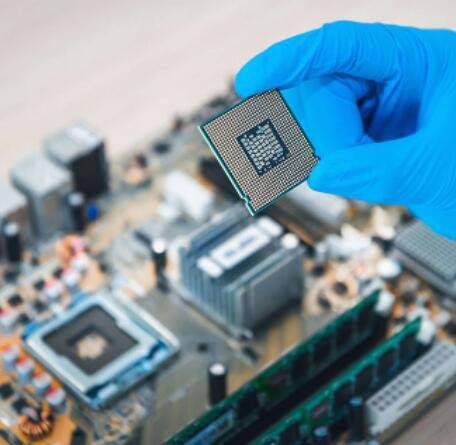

(Land Grid Array) Мікросхема з дуже високою щільністю контактів. LGA відрізняються від традиційних мікросхем виступаючими контактами, які вставляються в розетку. Мікросхема LGA має плоскі майданчики в нижній частині упаковки, які торкаються контактів на роз’ємі материнської плати.
З огляду на спеціальну структуру LGA, швидку переробку та високу ефективність ремонту, ми надаємо індивідуальні послуги для ремонту різних мікросхем LGA.
Видалення мікросхеми LGA
Основна інформація
|
Модель |
DH-A2E |
|
Блок живлення |
110~220 В +/- 10% 50/60 Гц |
|
Номінальна потужність |
5000W |
|
Верхній нагрів |
Гаряче повітря, яке можна регулювати |
|
Нижній підігрів |
гібридний нагрів для PCBa та рівня мікросхем |
|
Монтаж |
Оптичне вирівнювання, видимі процедури, точність 0.01 мм |
|
Розмір друкованої плати |
10*10~450*500 мм |
|
Чіпси в наявності |
1*1~80*80 (більше 80*80 мм, необов’язково) |
|
Рівень автоматизації |
Високоавтоматичний |
|
Монтаж LGA |
Автоматичний підбір і заміна на материнську плату |
|
Куля для пайки |
Свинцевий або без свинцю та паяльна паста (надає користувач) |
|
Вилка живлення |
Як вимога замовника |
|
Частота |
3 години роботи, 10 хвилин відпочинку |
|
Стружка-живильник |
Автоматично перенесіть чіп, щоб спаяти або отримати та повернутися назад |
|
Насадки Джиги |
Налаштувати 20*20~100*120 мм (необов’язково) Підібраний або замінений на інший LGA |
|
Розмір |
600*700*850 мм |
|
вага |
70 кг |
Процедури переробки LGA

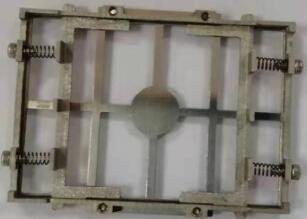

1. приготування джигу, як показано нижче:
Налаштування джига відповідно до структури LGA, ширини, довжини та висоти тощо, які можуть
переконайтеся, що весь LGA можна підібрати, і не пошкодьте внутрішні компоненти мікросхеми.

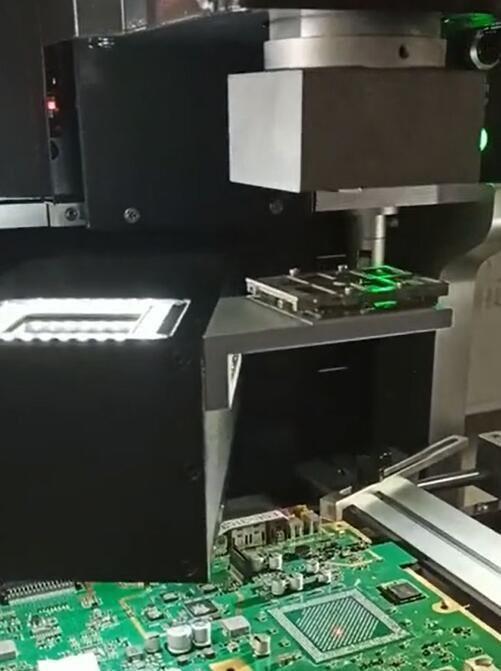

2. Зняття/відпаювання
Після відпаювання LGA автоматично вставлявся цілий LGA, який тримався джигом
пристрій подачі стружки машини чекає на очищення.
Пристрій подачі стружки та оптична камера CCD працюють разом, завжди автоматично
відкрити і закрити.
3. Використання оновленого чіпа або просто повністю нового чіпа.
Ви можете уникнути тижневих затримок і порівняно значної суми грошейза допомогою переробки LGA. Коли затримка здається неминучою, це добре виконанопереробка дозволить вам вкластися у встановлені клієнтом терміни. DH (Dinghua) маєуспішно пройдений досвід для значної кількості клієнтів, ранжуваннявід великих підприємств, наприклад, Google, Teleplan, Huawei та Foxconn тощо,для невеликих магазинів, таких як майстерня особистого ремонту, призначені сайти післяпродажного обслуговуванняі так далі, багато з яких мали складну документацію, необхідну для гарантіїу галузях, які мають важливе значення для надійності.
4. Процес вирівнювання видимого оптичного ПЗЗ
Після вирівнювання (чіп буде повністю поставлений у правильне положенняна материнській платі), чіп буде перенесено автоматичнопаяти.
5. Автоматично паяти
Автоматично монтується до материнської плати, автоматично нагріваєтьсяза допомогою гарячого повітря та інфрачервоного опалення, навіть автоматично охолоджувати післяобробка робіт.
Навіщо використовувати DH(Dinghua) для переробки LGA?
Виготовляються передові технології пайки та висококваліфікована машина,і послідовна, повторювана і, перш за все, надійна переробка LGA, яка частовимагає створення унікальних джигів і трафаретів, маскування плати,
і часто навітьприклеювання нових колодокдо друкованої плати. Після завершення переробкисарай, дошку досліджують за допомогою ендоскопів і рентгенівських променів, щоб переконатися, щонадійність і сумлінність rk. Для цього компанії покладаються на DH (Dinghua).
сер-через нашу майстерність і увагу до деталей під час збирання LGA з циркуляції.використовуйте плати, коли компоненти недоступні.
DH (Дінхуа)має глибокий досвід розробки рішень для надійної переробки LGA
та інше обладнання, таке як рентгенівський інспектор, рентгенівський лічильник тощо.
