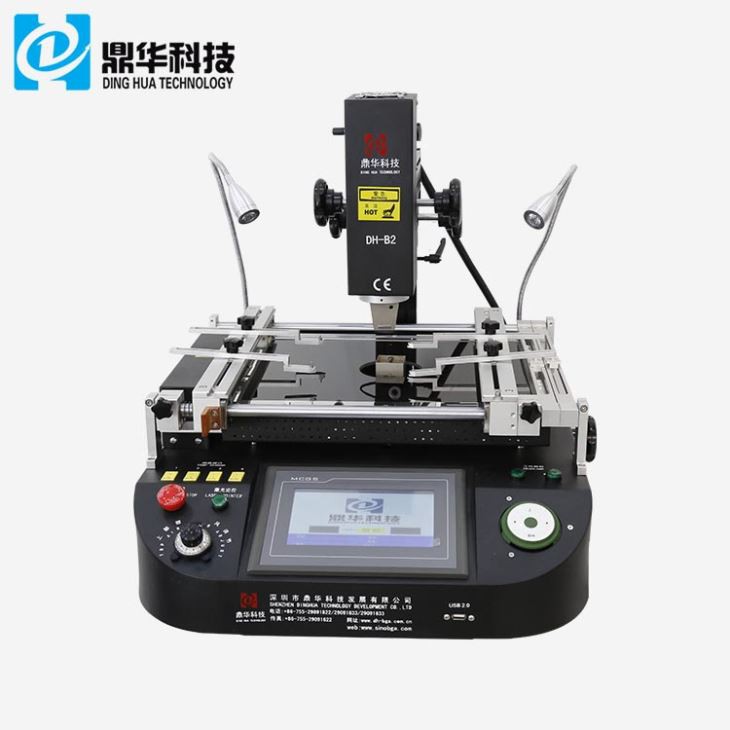

машина для ремонту bga з сенсорним екраном
Спочатку розроблено Shenzhen Dinghua Technology. DH-B2 — ідеальне рішення для переробки BGA. Це простий, швидкий і недорогий метод реболлінгу BGA в обсязі від кількох до кількох тисяч. Широкий вибір доступних шаблонів робить паяльну станцію DH-B2 BGA привабливим і гнучким рішенням для вимог реболінгу BGA. До типових застосувань належать ремонт на рівні мікросхеми та реболлінг компонентів BGA.
Опис
1. Характеристики продукту LaserPостіонTойSекранBGA Rелектронна роботаMболить
1. Унікальна конструкція трьох зон нагріву, що працюють незалежно, для більш точного контролю температури.
2. Області першої та другої температури нагріваються незалежно, що може встановити 8 сегментів підвищення температури та 8
сегменти постійної температури для контролю. Він може зберігати 10 груп температурних кривих одночасно.
3. Третя зона використовує інфрачервоний обігрівач для попереднього нагрівання та незалежного контролю температури, щоб друкована плата
можна повністю попередньо нагріти під час процесу розпаювання, і він може бути вільним від деформації.
4. Виберіть імпортований високоточний К-сенсор і замкнутий контур для точного визначення температури вгору/вниз.
2.Специфікація of LaserPостіонTойSекранБГА Rелектронна роботаMболить
| потужність | 4800W |
| Верхній нагрівач | Гаряче повітря 800 Вт |
| Нижній нагрівач | Гаряче повітря 1200 Вт, інфрачервоне 2700 Вт |
| Блок живлення | AC220V+10% 50160Гц |
| Розмір | Д800*Ш900*В750 мм |
| Позиціонування | Підтримка друкованої плати V-groove та зовнішнє універсальне кріплення |
| Контроль температури | Термопара типу K, замкнутий контур керування, незалежне опалення |
| Точність температури | ±2 градуси |
| Розмір друкованої плати | Макс.450:500 мм.Мін. 20*20 мм |
| Тонка настройка верстака | ±15 мм вперед/назад, ±15 мм вправо/вліво |
| BGAчіп | 80 *80-1*1 мм |
| Мінімальна відстань між стружками | 0.15 мм |
| Датчик температури | 4 (необов'язково) |
| Вага нетто | 36 кг |

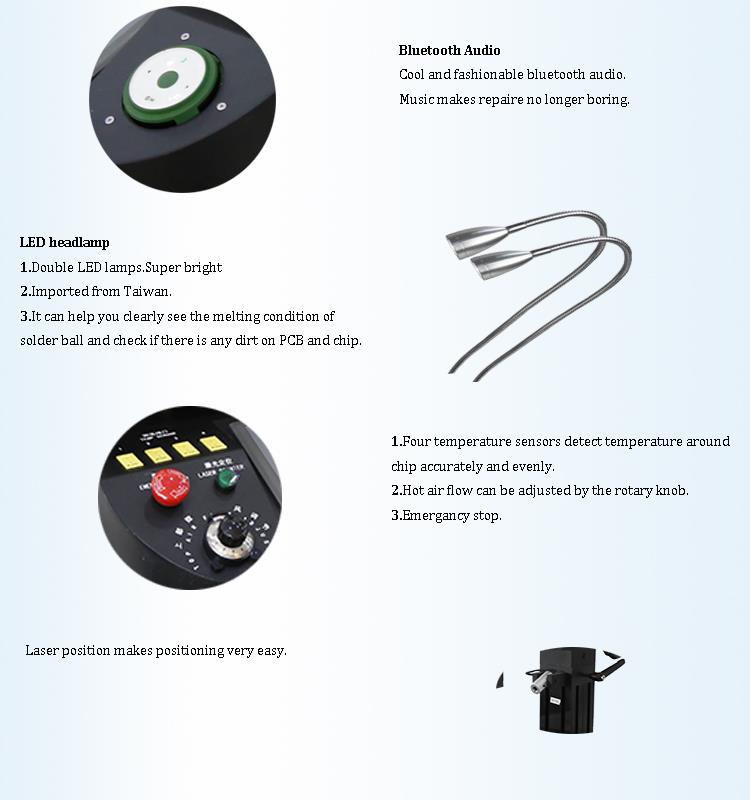

3.Деталі оf LaserPостіонTойSекранBGA Rелектронна роботаMболить
1. Інтерфейс сенсорного екрану HD;
2. Три незалежні обігрівачі ( гаряче повітря та інфрачервоний ) ;
3. Вакуумна ручка;
4.Світлодіодна фара.

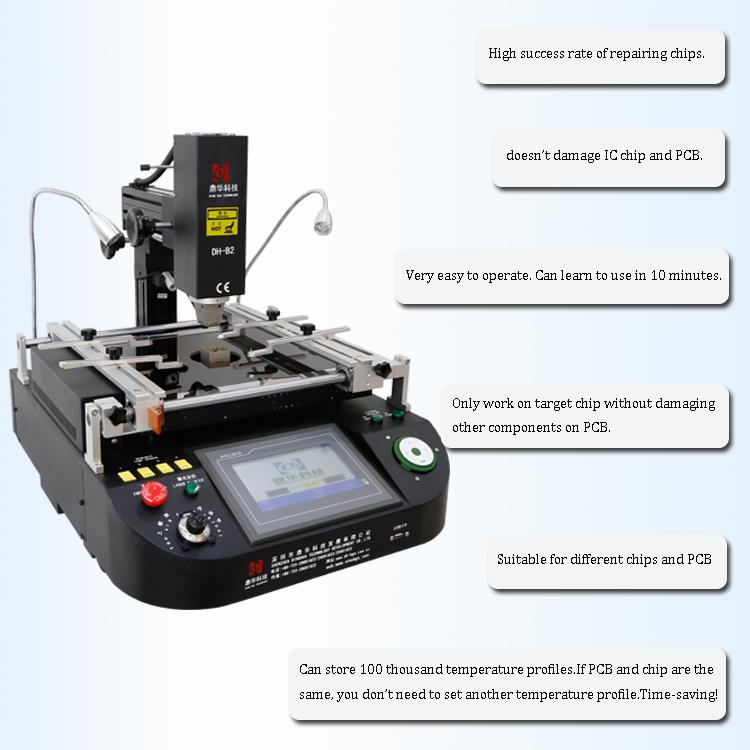

4.Чому варто обрати наш LaserPостіонTойSекранБГА Rелектронна роботаMболить?
5.Сертифікат

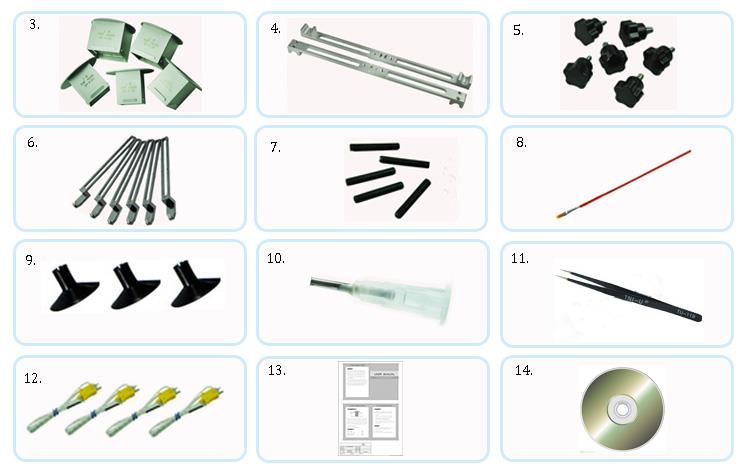

6.Упаковка та відправка
7. Відео паяльної станції BGA DH-B2:
8. Пов’язані знання
Загальний процес сушіння стружки
- Вакуумовані чіпси не потребують сушіння.
- Якщо чіпси у вакуумній упаковці розпаковано, а картка індикатора вологості в упаковці показує рівень вологості більше ніж 20% відносної вологості, потрібно виконати запікання.
- Після розпакування вакуумної упаковки, якщо чіпси знаходяться на повітрі більше 72 годин, їх необхідно висушити.
- ІС без вакуумної упаковки, які ще не використовуються або не використовувалися розробниками, необхідно висушити, якщо вони ще не висохли.
- Регулятор температури та вологості сушарки повинен бути встановлений на 10%, а час сушіння має бути не менше 48 годин. Фактична вологість повинна бути менше 20%, що вважається нормою.
Загальний процес випічки чіпсів
- У запечатаному вигляді термін придатності компонента становить грудень (примітка: це може стосуватися певного місяця або терміну придатності, але це незрозуміло в оригінальному тексті).
- Після відкриття герметичної упаковки компоненти можуть залишатися в печі оплавлення при температурах нижче 30 градусів і 60% відносної вологості.
- Після відкриття герметичної упаковки, якщо не у виробництві, компоненти слід негайно зберігати в сушарці з вологістю нижче 20% RH.
- Випічка необхідна в наступних випадках (стосується матеріалів з рівнем вологості LEVER2 і вище):
- Після відкриття упаковки перевірте картку індикатора вологості при кімнатній температурі. При вологості вище 20% необхідна запікання.
- Якщо після відкриття упаковки компоненти залишаються поза межами, указаними в таблиці, і немає компонентів для зварювання.
- Якщо після відкриття упаковки компоненти не зберігаються в сухій коробці з відносною вологістю менше 20%, як це вимагається.
- Якщо компоненти старші одного року з дати печатки.
5. Час випічки:
- Випікайте в духовці з низькими температурами при 40 градусах ± 5 градусів (з вологістю нижче 5% RH) протягом 192 годин.
- Крім того, випікайте в духовці при температурі 125 градусів ± 5 градусів протягом 24 годин.
