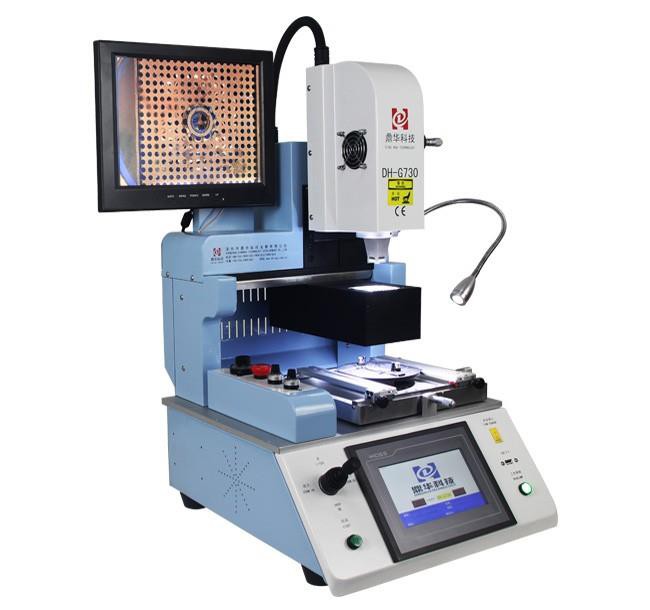

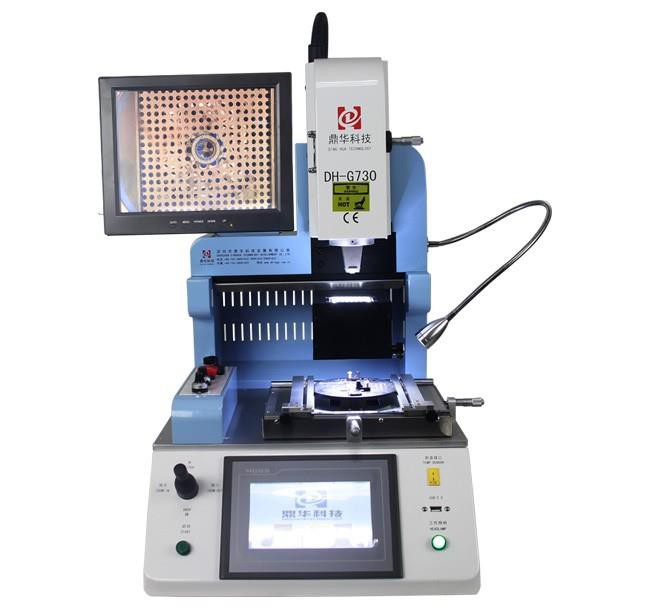

Набори інструментів для зварювання SMD для материнської плати мобільного телефону
*загальна потужність: 2500 Вт * два незалежних нагрівача: верхнє гаряче повітря 1200 Вт + нижнє гаряче повітря 1200 Вт * Розташування друкованої плати: V-подібний паз + універсальне кріплення + рухома полиця для друкованої плати
Опис
Набори інструментів для зварювання SMD для материнської плати мобільного телефону
Набір інструментів для зварювання материнських плат мобільних телефонів SMD (Surface Mount Device) включатиме такі інструменти:
1, паяльник: Використовується для нагрівання та розплавлення припою, що дозволяє йому втікати в з’єднання та з’єднуватися з поверхнями, на які він наноситься.
2, оплетка для розпаювання: Оплетка для розпаювання використовується для видалення надлишків або неправильного розташування припою із з’єднання. Це корисно для виправлення помилок або видалення несправних компонентів.
3, Потік: Флюс допомагає очистити та підготувати поверхні до пайки. Це також сприяє розтоку припою та запобігає окисленню.
4, Паяльна паста: Паяльна паста, суміш припою та флюсу, корисна для пайки поверхневого монтажу, оскільки вона залишається на місці та запобігає переміщенню компонентів під час паяння.
6, Пінцет з тонким кінчиком: Пінцет з тонким кінчиком необхідний для роботи з крихітними компонентами SMD. Вони дозволяють точно розмістити компоненти та допомагають запобігти пошкодженню делікатних частин.
7, збільшувальне скло: Збільшувальне скло необхідне для ретельного огляду дрібних компонентів материнської плати.
8, витяжка диму: Пари від пайки можуть бути шкідливими, якщо їх багаторазово вдихати. Відсмоктувач диму допомагає усунути ці шкідливі пари.
9, Присоска припою: Присосок для припою — це інструмент, який видаляє надлишки припою або несправні компоненти, відсмоктуючи їх із плати.
10, антистатичний браслет: антистатичний браслет використовується для запобігання електростатичного розряду, який може пошкодити делікатні електронні компоненти.
Ці інструменти необхідні для ремонту або модифікації материнських плат мобільних телефонів та іншої електроніки з компонентами для поверхневого монтажу. За допомогою цих інструментів ви можете переконатися, що ваша робота буде точною та високою якістю, що призведе до кращої продуктивності та довговічності ваших електронних пристроїв.
|
Специфікація |
||
| 1 |
Загальна потужність |
2500W |
| 2 |
2 автономних обігрівача |
Верхнє гаряче повітря 1200 Вт, нижнє гаряче повітря 1200 Вт |
| 3 |
Напруга |
AC220V±10% 50/60Hz |
| 4 |
Електричні частини |

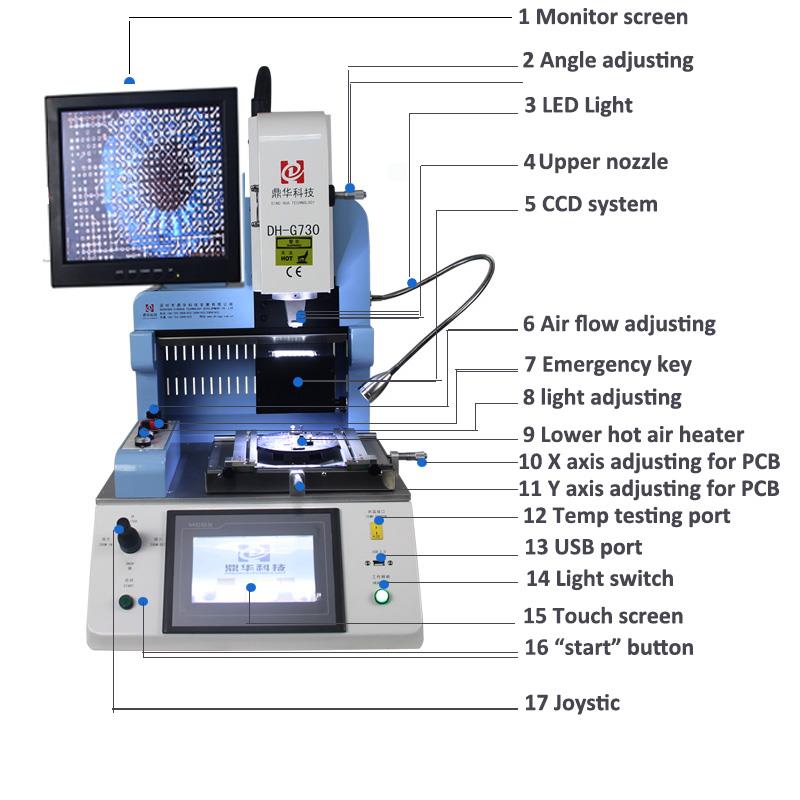

7-дюймовий сенсорний екран + високоточний інтелектуальний модуль контролю температури + драйвер крокового двигуна + ПЛК + РК-дисплей + оптична система CCD з високою роздільною здатністю + лазерне позиціонування |

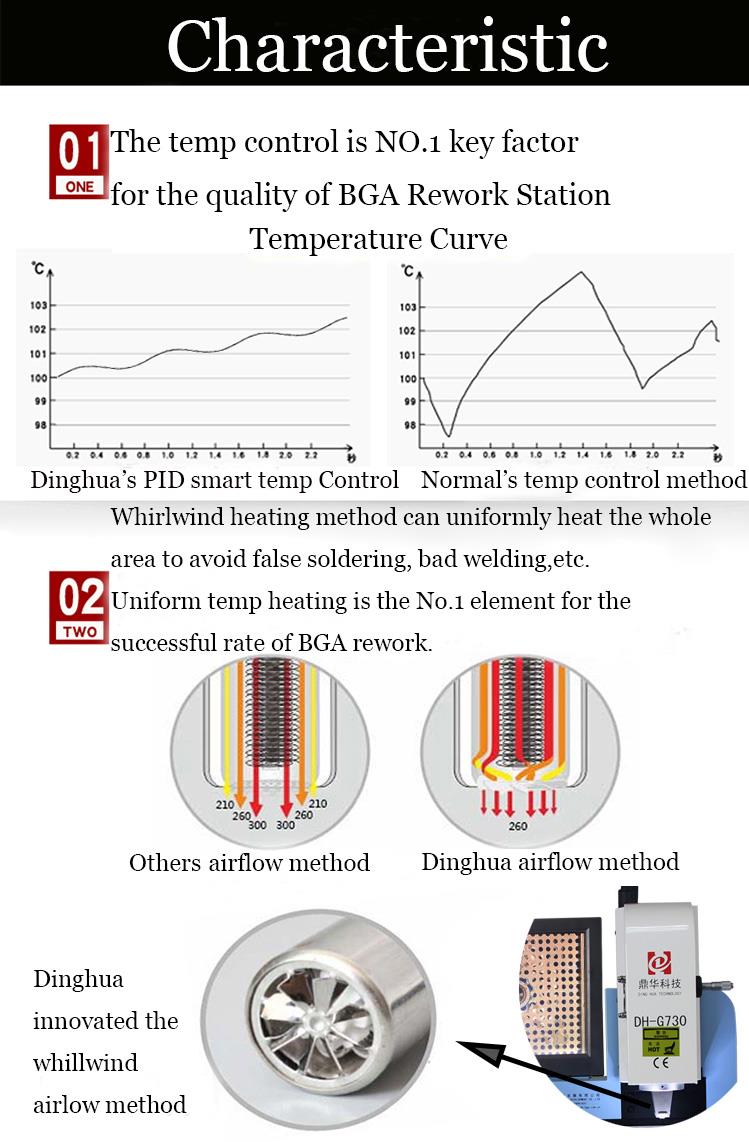

| 5 | Контроль температури | Замкнутий датчик K-Sensor + автоматична компенсація температури PID + модуль температури, точність температури в межах ±2 градусів |

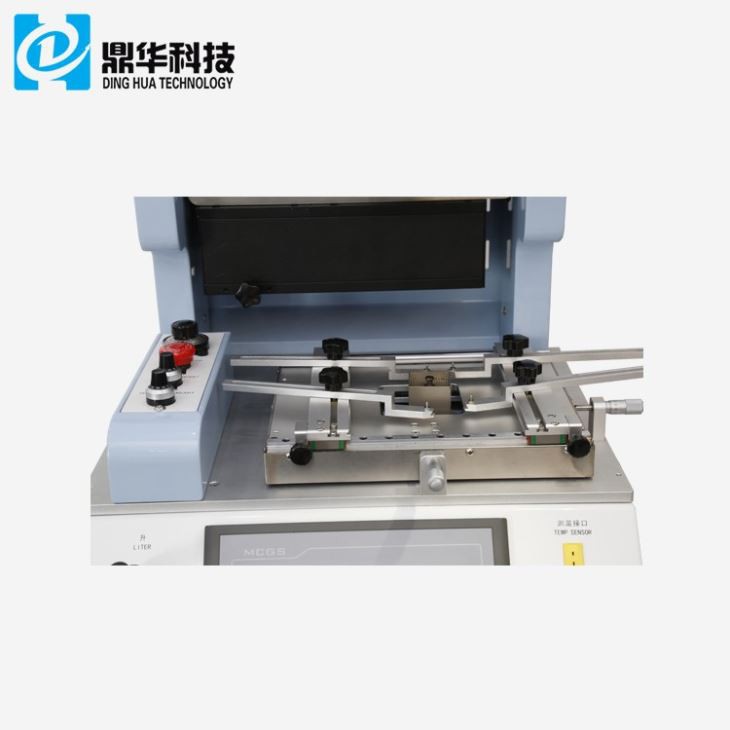

| 6 | Позиціонування друкованої плати | V-подібний паз + універсальне кріплення + рухома полиця для друкованої плати |
| 7 | Застосовний розмір друкованої плати | Всі види материнських плат для мобільних телефонів |
| 8 | Відповідний розмір BGA | Всі види мікросхем BGA для мобільних телефонів |
| 9 | Розміри | 420x450x680 мм (Д*Ш*В) |
| 10 | Вага нетто | 35 кг |

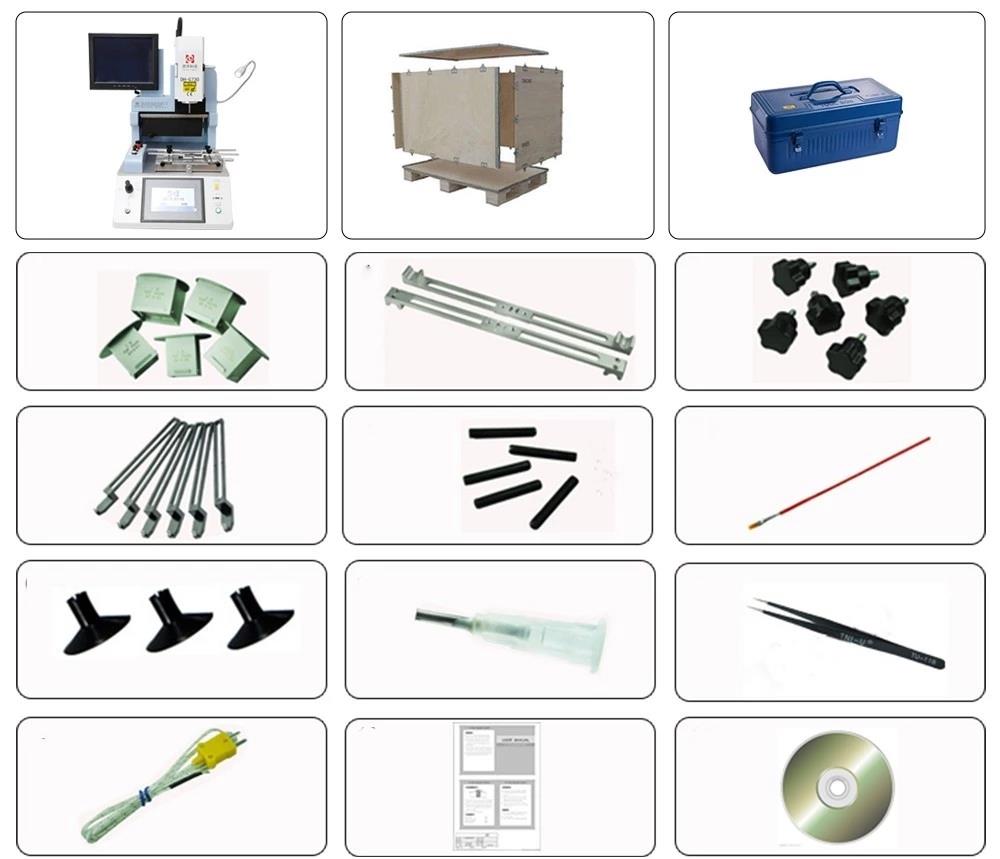

Пакувальний лист
1. Машина: 1 комплект
2. Все упаковано в стабільні та міцні дерев'яні ящики, придатні для імпорту та експорту.
3. Верхня насадка: 3 шт. (31*31 мм, 38*38 мм, 41*41 мм)
Нижня насадка: 2шт (34*34 мм, 55*55 мм)
4. Брус: 2 шт
5. Ручка слива: 6 шт
6. Кріплення універсальне: 6 шт
7. Опорний гвинт: 5 шт
8. Пензель-ручка: 1 шт
9. Вакуумний стакан: 3 шт
10. Голка вакуумна: 1 шт
11. Пінцет: 1 шт
12. Провід датчика температури: 1 шт
13. Профінструкція: 1 шт
14. Навчальний CD: 1 шт
