BGA паяльний апарат
Оновлено з DH-5860, з верхньою функцією регулювання гарячого повітря, але сталевою сіткою для захисту ІЧ-обігріву, безпечніше та з вищою ефективністю для різних чіпів/материнських плат, таких як хеш-плата ASIC, Macbook, комп’ютер та ігри консоль тощо. ремонт.
Опис
DH-5880 BGA паяльна машина з PID для температурної компенсації
Нова розроблена машина для ремонту BGA зі сталевою сіткою для захисту зони попереднього нагріву ІЧ, яка може ремонтувати майже чіпи, такі як,
BGA, QFN, LGA, DMA, POP тощо комп’ютера, macbook, ноутбука, настільного комп’ютера, плати hasb, ігрової консолі та інших материнських плат тощо.
Ⅰ. Параметр паяльного апарата BGAдля ремонту хеш-плати
| Блок живлення | 110~240 В плюс /- 10 відсотків 50/60 Гц |
| Номінальна потужність | 5400W BGA паяльний апарат |
| Верхній нагрівач гарячого повітря | 1200W BGA паяльний апарат |
| Нижній нагрівач гарячого повітря | 1200W BGA паяльний апарат |
| Нижня зона ІЧ-підігріву | 3000W (з великою площею ІЧ-підігріву, що підходить для великих розмірів PCBa) |
| Позиціонування друкованої плати | V-подібний паз, рухома вісь X/Y з універсальними кріпленнями |
| Позиціонування чіпа | Лазер вказує на його центрремонт хеш-плати antminer |
| Сенсорний екран | 7 дюймів, генерація температурних кривих у реальному часі |
Зберігання температурних профілів | До 50,000.00 группослуга ремонту хеш-плат |
Контроль температури | PID, К-тип, замкнутий контур |
Точність температури | ±2 градуси |
Розмір друкованої плати | Макс. 500×400 мм Мін. 20×20 мм |
| Розмір мікросхеми | 2*2~90*90 ммРемонт хешборда antminer l3 |
| Мінімальна відстань між стружками | 0.15 ммремонт хешборда |
| Термопара | 4 шт. (опціонально|)ремонт хеш-плати asic |
| РозмірBGA паяльного апарата | Д500*Ш600*В700 мм |
| Вага неттомашини для переробки BGA | 41 кг |

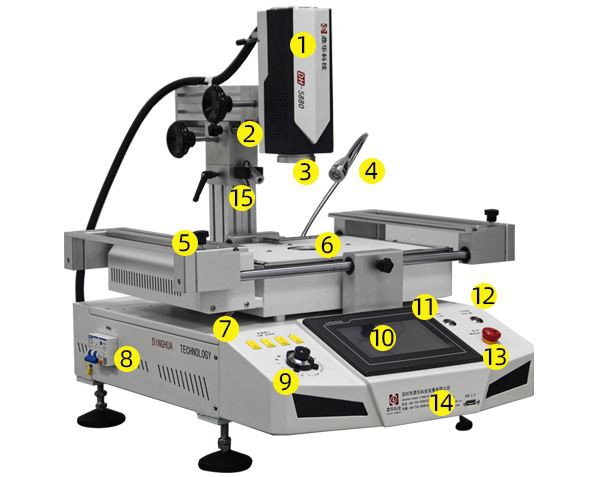

Ⅱ. Структура машини для ремонту BGA використовується для заміни хеш-плати antminer s9
Функціональна інструкція машини BGAРемонт хеш-плати s9
верхня голова: верхній нагрівач гарячого повітря всередині, який можна переміщати вгору, вниз, назад, вперед, вниз і вправо, щоб переконатися, що процес переробки є зручнішимдля ремонту хеш-плати antminer s9
Опорне коло: регульована по висоті
Верхня насадка:різні насадки з магнетиком, які можна обертати на 360 градусівдля ремонту хеш-плати antminer l3 plus
Світлодіодне освітлення:Робочий ліхтар потужністю 10 Вт із гнучким стрижнем, який можна згинати в різні положенняна ремонт хешборда
Перехресний вентилятор:охолодження друкованої плати та мікросхем після робочої обробки або при натисканні аварійної кнопкиfабо машину BGA
Нижня насадка:різні насадки з магнетиком, які можна обертати на 360ступіньдлямобільний IC reballing машина
Tпорти для гермопар: 4 тестування зовнішніх температур, які можуть допомогти техніку спостерігати більше фактичних температур на материнській платі чи мікросхеміконсолі gamle, macbook, комп’ютера та хеш-плати asic
Вимикач живлення:електропостачання всієї машини, що забезпечує безпечніше рішення, коли витік електроенергії або коротке замикання буде негайно відключенодля автоматичної паяльної станції bga
Ручка:Верхнє регулювання гарячого повітря з 10 ступенями, що використовуються для різних чіпсівавтомобіля, комп'ютера та мобільного телефону тощо.
Сенсорний екран:7 дюймів, чутливий інтерфейс для попереднього налаштування температури, часу та інших параметрів
Вимкнути/увімкнути:натиснутимашини реболлінгу процесора
Лазерна точка:вказуючи на центр мікросхеми
Екстрена допомога:У разі будь-якої надзвичайної ситуації негайно натисніть кнопкудля автоматичного реболлінгу
Ⅲ.Вступ до ілюстраціїавтоматичної машини для реболінгу bga
Лазерна точкадля мобільного телефону IC reballing машина
Термопара (4 порти)для ноутбука bga машина
Потужний перехресний вентиляторціна IC reballing машини
Аварійна зупинкамашини розміщення bga
Вакуумна ручка для відсмоктування стружкилазерної машини для реболінгу bga
10W LED робочий LEDмашини оплавлення bga
материнська плата працює акуратно та рівномірно BGA машини для ноутбука
Ⅳ. Робоче відеоbga паяльний апарат
машина для переробки, машина для реболінгу IC
Ⅴ. Доставка та упаковкапаяльної станції машини
Ви можете вибрати кілька способів, наприклад Fedex, TNT, DHL, SF; морське судноплавство, повітряне судноплавство та наземне судноплавство (залізниця).
І залізничний шлях доступний для тих країн Азії та Європи.для реболінгової машини ціна
Дерев'яна коробка або коробка, які не потребують повторної фумігації в будь-якій країні чи регіоні, є закріплені дерев'яні бруски або заповнені піною
всередині, що гарантує, що коробки можна відправляти будь-яким способом, як зазначено вище.автоматична машина для реболлінгу
Ⅵ. Післяпродажне обслуговуваннякульковий паяльний апарат
Загалом 1–3 роки для обігрівачів чи ІЧ-кераміки, 1 рік для повного BGA-ремонтного пристрою та безкоштовне обслуговування протягом усього терміну служби.
Ми продовжуватимемо надавати запчастини з невеликою ціною після закінчення гарантійного періоду.
Шляхом для обслуговування є онлайн, наприклад Wechat, WhatsApp, Facebook і Tiktok тощо. Звичайно, якщо потрібно, можемо призначити
інженер до вас на місці для керівництва.машини bga для материнської плати
Ⅶ.Відповідні знання про мікросхеми та друковану плату
Нові технології призвели до того, що розміри упаковок і друкованих плат стали меншими, легшими та тоншими. Електронна промисловість пройшла довгий шлях до мініатюризації компонентів. Пакети зональних масивів — це область, де мініатюризація відбувалася із захоплюючою швидкістю. Пакети Ball-Grid-Array (BGA) трансформувалися в менші пакети Chip-Scale Packages (CSP), а потім у Wafer-Level CSP (WLCSP).автоматична машина для реболлінгу bga може їх відремонтувати
Для подальшого мінімізації площі друкованих плат і підвищення цілісності сигналу було розроблено стек CSP, який зараз використовується в продуктах Huawei. Цю технологію часто називають Package-On-Package (POP).машина для реболлінгу фішок
У зв’язку з вимогами щодо подальшої мініатюризації, голі кристали, такі як Chip-On-Board (COB) і Flip Chip (FC), які поєднуються з традиційною технологією поверхневого монтажу (SMT), стали великим попитом. Видаляючи поверхневі матеріали упаковки, можна ще більше зменшити площу поверхні компонентів.машина розміщення bga
Інші області мініатюризації знаходяться в пасивних компонентах мікросхем, таких як 01005 і 00800 4. 01005 — це компонент розміром 0,016 дюйма x 0,008 дюйма (0,4 мм x 0,2 мм у метриці), а 008004 — це компонент розміром 0,008 дюйма x 0,004 дюйма (0,25 мм x 0,125 мм у метриці). Деякі міжнародні компанії почали дослідження та розробку компонентів 01005 приблизно у 2008 році, і розвиток дозволив тоді підтримувати наших ключових клієнтів у виробництві продуктів із компонентами 01005 у масовому виробництві. Щоб не відставати від тенденції мініатюризації, зараз ведеться розробка компонентів наступного покоління 008004, які відповідатимуть вимогам клієнтів у найближчому майбутньому.bga ic reballing машина
На додаток до можливостей мініатюризації упаковки, багато компаній також розробили процес для складних і високощільних друкованих плат із заглибленою порожниною, щоб зменшити загальну товщину кінцевого продукту. Порожнини можуть зменшити ефективну висоту для CSP, POP та COB.
Загалом важливі гравці були дуже активними у розробці передових методів для вирішення проблем мініатюризації, оскільки розміри упаковки значно зменшуються. Наразі huawei має кілька потужностей, які виробляють продукти з мікросхемами 01005, CSP, POP та COB.
